Трап для душа в полу под плитку: как правильно провести монтаж своими руками

Классификация устройства слива и их различия

Различается напольный слив по внешнему виду, по особенностям внутри модели, по ее высоте. Единственный элемент устройства, который остается видимым – это декоративная решетка. Она бывает в форме квадрата, круга, овала, в треугольной форме, и удлиненного лотка.

Выбирается решетка так же по материалу: из стекла, хрома, латуни. Чаще монтируется модель трапа с решеткой из нержавейки. Ее главное преимущество в большом сроке службы. На втором месте по востребованности остаются решетки из пластмассы. Она меньше прослужит, но и цена ее доступная.

Комната, оснащенная открытым душем без поддона, визуально смотрится больше и просторнее. Рекомендуется кабину монтировать в угол помещения.

Декоративная решетка выбирается из личных предпочтений. Комфортное купание в душе без поддона во многом зависит от типа водоприемной конструкции. Она различается по форме, по объему пропускной способности, по месту монтажа:

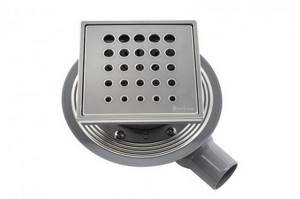

• Небольшая водоприемная воронка – это вариант точечного трапа. Закрывается сверху решеткой и может монтироваться как в центре пола душа, так и в его углах. Монтируются так же группой.
• Форма лотка с решеткой сверху – линейный трап. Размер регулируется длиной модели. Устанавливается она по центру душа, вдоль любой стенки, на выходе. Существует ошибочное мнение, что линейные конструкции имеют малую проходимость. Низ модели в сечении по площади не уступают диаметру патрубка слива.
• Плохо просматривается беглым взглядом, устанавливается на линии соприкосновения стены и пола – это пристенная модель.

Второй вариант принимает больший объем отработанной жидкости. Рассчитывается способность конструкции пропускать воду исходя из ее расхода. Трапом линейного вида оснащаются душевые для одновременного купания нескольких человек, если установлена лейка «тропический дождь».

Изучая устройство трапа, называются комплектующие:

• корпус из пластмассы, стали, чугуна;
• лицо модели – декоративная решетка, съемная конструкция, верхняя часть трапа;
• улавливается специальной деталью волос и мусор – сито, расположено вверху корпуса;
• воронка с гидроизоляцией и прижимным фланцем для фиксации принимает отработанные воды;
• сифон;
• патрубок, который выводит жидкость в канализационную систему, расположен в нижней части конструкции.

Слив для душа в полу монтируемый на предприятиях, в бассейнах с массовым посещением, в «городских» банях изготавливается из чугуна. Монтаж душевого трапа из этого материала затруднен большим весом . Чугун придает модели прочности и увеличивает ее пропускную способность.

Монтажная инструкция по шагам

Если дом только строится, никаких осложнений по поводу того, как делать слив в душе, не возникает. Бетонный монолит пола позволяет смонтировать вертикальный канализационный отвод. А в квартире многоэтажки толщины стяжки недостаточно даже для устройства горизонтального отвода, поэтому уровень пола потребуется приподнимать на 10-15 см.

А в эксплуатируемых домах сначала приходится снимать полностью старое покрытие и убирать мусор. На оголившемся основании должна остаться только канализационная труба. Скорее всего, она чугунная, и срок ее эксплуатации давно закончился. Лучше всего такую трубу заменить новой пластиковой, в которую и будет выведен патрубок от трапа.

Пол похож на слоеный пирог. Он состоит из нескольких слоев стяжки и гидроизоляции. Дополнительно можно проложить теплоизоляцию. Желательно, чтобы плитка, покрывающая пол сверху, была с эффектом антискольжения

#1. Подбор инструментов и материалов для работы

Монтаж трапа осуществляется одновременно с возведением влагонепроницаемого напольного покрытия. Исходя из этого, и нужно готовить инструменты.

Для укладки стяжки, к примеру, потребуются ведра, лопатка (или миксер) для замешивания раствора, мастерки, шпатели и терки для нанесения его на основу и выравнивания. Для демонтажа имеющегося пола — перфоратор (ударная дрель), зубило, молоток.

Понадобится и такой инструмент:

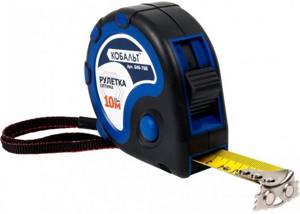

• рулетка, лазерный нивелир, нож, линейка, угольник;
• плиткорезы;
• набор ключей и отверток;
• кусачки;
• пила-лобзик и пр.

Перечень необходимых материалов (его количество зависит от площади пола):

• сухая ЦПС для стяжки (из расчета 5 кг на 1 кв. метр);
• керамзитобетон, пенобетон для «облегчения» нижнего слоя стяжки (с целью сократить нагрузку на перекрытия);
• пенополистирол в листах для теплоизоляции (50 мм толщиной);
• гидроизоляционная мембрана (демпферная лента);
• герметизирующая мастика (с расчетом распределения 3 кг на 1 м3);
• изопласт;
• плиточный клей (расходуется до 5 кг на 1 кв. метр);
• затирка для швов, силиконовая паста-герметик.

И самое главное: трап в полном комплекте (с крепежом и пр.), пластиковые трубы, керамическая половая плитка.

#2. Подготовка основания для устройства трапа

Этап 1 — прокладка отводной трубы в канализацию. Отводную трубу трапа врезаем в канализацию с необходимым уровнем уклона (2 см должно приходиться на погонный метр) и заливаем контур соединения пастой-герметиком. При необходимости объединяем слив из душа с другими сливами — из кухни, стиральной машины.

Для обеспечения эффективного отвода стоков длина отводной трубы должна быть как можно короче и не иметь изгибов. Убедитесь, что уклон трубы в сторону канализации достаточный ( 2%)

Этап 2 — расчет высоты стяжки (предварительная разметка). Выполняем следующие действия:

• устанавливаем нивелир так, чтобы он показывал ось отводной трубы в канализацию;
• выставляем трап на 1,5 см выше отводной трубы (ориентируемся на оси);
• перемещаем луч на высоту решетки трапа;
• добавляем толщину решетки и еще 1-1,5 см на высоту уклона для нормального стока воды (из расчета 1 см на погонный метр);
• от линии, обозначающей высоту установки решетки, вверх откладываем добавочную высоту и перемещаем на новую отметку луч нивелира.

Осталось отметить карандашом или маркером проекцию луча на стене – это и есть та высота, на которую надо поднимать пол в душевой кабине.

Этап 3 — подготовка основания. Делаем на этом этапе черновую стяжку:

• очищаем пол, заделываем трещины, устраняем повреждения и неровности;
• исходя из того, что в основную стяжку будет заложен пенополистирол в 5 см толщиной, а сама стяжка не может быть менее 3 см, откладываем на стене от метки (см. предыдущий пункт) вниз 8 см и получаем новую метку — это верхний край черновой стяжки;
• заливаем стяжку — для снижения веса и нагрузки на перекрытия используется легкий бетон (пенобетон, керамзитобетон) или пеноблоки с скреплением их армирующей сеткой и цементно-песчаной заливкой слоем в 3 см.

Вдоль стен кладем демпферную ленту для создания «плавающего» эффекта и защиты стяжки от возможного растрескивания. Сушим стяжку как положено по строительным нормам не меньше 14 дней, если в обустраиваемом помещении будет поддерживаться температурный фон режим не ниже стабильных +20º.

Этап 4 — гидроизоляционная обработка. Используем обмазочную гидроизоляцию — битумную или другую герметизирующую мастику. Наносим ее кистью в несколько слоев на всю поверхность с захлестом на стены. Тщательно обмазываем углы и стыки стен с полом — места наиболее вероятного распространения плесени и грибка.

Гидроизоляция не даст затопить водой нижерасположенные этажи и подвал, защитит от размножения патогенных микроорганизмов, появления излишней влажности, неприятных запахов

Мастика образует эластичную водонепроницаемую пленку. Для повышения надежности можно заклеить все стыки рулонным гидроизоляционным материалом, захватывая в высоту до 25-30 см, а сверху обмазать еще одним слоем мастики. Гидроизоляционную обработку следует повторить в дальнейшем несколько раз по мере наращивания слоев пола. Читайте далее, как правильно произвести гидроизоляцию под плитку в ванной.

Этап 5 — выбор места для размещения трапа. Экспериментируем с раскладкой плитки и выбираем место для размещения трапа так, чтобы общий вид пола выглядел эстетично. Сливная декоративная решетка должна располагаться симметрично относительно плитки и межплиточных швов.

Хорошо бы убрать одну плитку и на ее место вмонтировать точечный слив. Если плитка крупная, то трап размещают на стыке двух/трех/четырех элементов. Угловые и линейные трапы тоже рекомендуется совмещать с цельными плитками, избегая по возможности ненужной резки.

#3. Установка и сооружение теплоизоляции

Этап 6 — установка трапа. Собираем корпус трапа, закрепляем его, вставляем выводящий патрубок, расположенный в нижней части, в отводную канализационную трубу.

Этап 7 — создание теплоизоляционного слоя. Разрезаем листы пенополистирола на куски. Строго подгоняем линии кроя под контуры имеющихся канализационных компонентов, укладываем пенополистирол на пол. Благодаря теплоизолирующим свойствам пенополистирол будет препятствовать уходу тепла в стены.

Экструдированный пенополистирол отличается хорошими теплоизоляционными характеристиками, стойкостью к водопоглощению. Гидроизоляция с этим утеплителем сочетается любая, кроме битумных мастик, в составе которых есть органические растворители

По периметру также нужна демпферная лента, но лучше нарезать ее вручную из этого же материала, только меньшей толщины (3 см). Стыки между кусками пенополистирола заклеиваются скотчем, чтобы не проникал холод от бетона снизу.

#4. Устройство стяжки пола

Этап 8 — заливка второго слоя стяжки и формирование уклона пола. Закрываем утеплитель армирующей сеткой. Устанавливаем планки-«маяки», чтобы обозначить уклон в сторону слива. Специальные стандартные планки можно купить в магазине или сделать самостоятельно из древесины.

Если повезет с выбором модели, то в комплекте с трапом вы можете обнаружить набор направляющих реек с изменяющейся по длине толщиной (те же самые «маяки»). Собранные вместе, они представляют собой каркас, облегчающий заливку стяжки с уклоном к сливному отверстию.

Выставив «маяки» и проверив всех замеры, заливаем пол обычным раствором из цемента и песка в соотношении 3-4 части песка к 1-ой части цемента. Стяжка должна скрыть сливное устройство полностью. Открытым остается только фланец. Поверхность стремимся получить как можно более ровной, уклон делаем из расчета 1 см на погонный метр.

Чтобы сделать уклон « конвертом», поверхность условно разделяют на 4 части разрубами, наклоняя каждую часть к трапу, расположенному в центре пола

Проще всего сделать уклон к трапу-лотку, расположенному вдоль стены, так как он направлен в одну сторону. К точечному трапу, находящемуся по центру, уклон пола надо делать с четырех сторон, что технически гораздо сложнее. Завершив работу, сушим стяжку 3-4 дня.

Этап 9 — гидроизоляционная обработка. Стелем поверх подсохшей стяжки гидроизоляционную подложку (лист изопласта). Вырезаем отверстие, выводим через него наружу фланец, закрепляем винтами по краям. Изопласт наплавляем на поверхность, разогревая его тыльную сторону паяльной лампой. Еще раз затираем герметизирующей мастикой углы и стыки пола со стенами.

#5. Выполнение финишных работ

Этап 10 — сборка трапа. В корпус трапа помещаем сифон, примеряем декоративную решетку, подложив под нее резиновое уплотнительное кольцо.

Этап 11 — заливка третьего слоя стяжки. Решетку с трапа временно снимаем и прикрываем отверстие куском гидроизоляционного материала, чтобы не загрязнить внутренность трапа. Делаем последнюю стяжку аналогично предыдущей. При этом оставляем небольшой запас высоты, на которую можно уровень пола поднять на финальном шаге, укладывая плитку. Этот запас равен толщине плитки плюс 1-2 мм (припуск на клеевую прослойку).

Последняя сушка самая продолжительная. Стяжка должна вызреть, на что уходит в среднем 25-28 дней, но лучше выдержать полный цикл в 43 дня. При этом надо поддерживать умеренную влажность (в первые дни регулярно смачивать поверхность), температуру+20-22 °C, а также защищать помещение от сквозняков и прямого солнечного света.

Секрет правильного геометрического рисунка: 1) от периметра к трапу симметрично натягивают шнуры; 2) наклеивая каждую плитку, следят, чтобы ее края были параллельны стороне периметра или соответствовали вектору, заданному шнуром

Этап 12 — укладка плитки. Укладываем плитку в направлении от трапа к стенам, используя плиточный клей и подрезая аккуратно в нужных местах. Сушим 1-2 дня.

На этом монтаж душевого трапа, наконец, завершается. Осталось затереть межплиточные швы водостойкими затирочными материалами.

Функции сифона

Сифон останавливает «ароматы» канализации. Для осуществления этого внутри сифона имеется гидрозатвор. Когда душевой кабиной долго не пользовались, то гидрозатвор высыхает, что пропускает запахи канализации в комнату. Нужна установка душевого трапа с затвором «сухого» типа. Модель оснащена не одной заслонкой. Они перекрывают водосток своим весом. От потока отработанной жидкости открываются заслонки, поток остановился и заслонки закрываются.

В помещение с временным отоплением для холодного времени года рекомендуется слив в душевой еще и с механическим затвором, который не перемерзает от минусовой температуры и оснащен водоотводящим кольцом. Когда рвется гидроизоляция, вода обратным ходом попадает в сток через кольцо.

Правильно установить трап для душа под пол, значит, можно сказать «утопить» его. Когда высота стяжки не позволяет это сделать, то выстраивается специально подиум под душ.

Назначение аварийного водоотведения

Система аварийного слива с каждым годом становится все популярнее. Ее рекомендуется устанавливать при ремонте квартиры, так как она не только удобна, но и позволяет с успехом решать следующие задачи:

• убирать лишнюю воду с пола непосредственно в канализацию;
• сделать душ в любом месте ванной;
• снизить риск затопления соседей снизу;
• уменьшить повреждения при случайных протечках сантехники.

Установка аварийного слива имеет и свои недостатки. Одним из основных является то, что придется поднять уровень пола, что уменьшит высоту в помещении. Однако, если размеры ванной позволяют это, то конструкция станет надежным помощником и защитой от неожиданностей в виде протечек.

Описание патрубка вывода

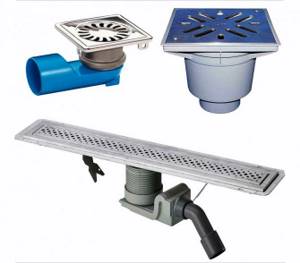

Слив для душевой кабины под плитку имеет патрубок выхода. Он бывает вертикальным или горизонтальным. Различаются своими диаметрами. Подбирается патрубок в соответствии к диаметру трубы канализации. Слив с вертикальным патрубком в диметре будет 11,0 см. Монтируется на дачах, в домах за городом, где труба канализации проходит внизу.

Горизонтальный выход патрубка признан как универсальный. Обладатели квартир проводят только такое подсоединение к канализации. В быту лучше монтировать устройство с патрубком в диаметре от 4,0 до 5,0 см.

Что представляет собой аварийный слив

Аварийный слив устанавливается непосредственно на полу помещения. В специальное отверстие будет уходить вся лишняя вода, что обеспечит безопасность водных процедур. После установки системы даже вышедшая из строя стиральная машинка не станет причиной подтопления соседей снизу, что может стать причиной не только конфликтов, но и лишних трат.

Основным элементом в конструкции слива считается трап. Он не только позволяет уходить воде, но и фильтрует ее от загрязнений. Конструкция встречается двух видов:

1. Гидрозатвор представляет собой трубку из пластика с изгибом. Конструкция продумана таким образом, чтобы вода накапливалась в месте излома и получалась пробка. Гидрозатвор препятствует проникновению в помещение неприятных запахов из канализации.
2. Сухой затвор встречается с различным принципом действия. Он может быть мембранный, поплавочный, маятниковый и др. В конструкции нередко предусматривается обратный клапан. Сухой затвор плотно закрывает канализационное отверстие, что предотвращает появление запахов. При этом вода через него беспрепятственно стекает в канализацию.
3. Комбинированный вариант считается универсальным решением. В нем продумана и водяная пробка, и воздушная прослойка. Двойная защита обеспечивает надежное удержание неприятных запахов из канализации. К минусам конструкции относят только высокую стоимость.
4. Среди недостатков трапа с гидрозатвором отмечают то, что если вода в нем высохнет, то может появиться неприятный запах. Это происходит как из-за неправильного монтажа, так из-за высокой температуры в помещении. Чтобы исправить ситуацию, необходимо просто добавить в слив жидкости. Трап может иметь различную форму: прямоугольную, квадратную, круглую и др. Выбор этого параметра зависит исключительно от личных предпочтений владельцев дома или квартиры.

Помимо трапа конструкция аварийного слива предусматривает следующие детали: аварийный отвод, представляющий собой трубы, соединяющие сифон и канализацию, гидроизоляционный слой, напольная стяжка.

Для аварийного отвода лучше всего использовать пластиковые трубы. Они отличаются прочностью и длительным сроком службы, не подвержены коррозии. К тому же у них небольшой вес, благодаря чему они сильно не утяжелят конструкцию.

На плиту перекрытия укладывается слой гидроизоляционного материала. Это необходимо для того, чтобы вода, которая может просачиваться из труб, не попадала на плиту перекрытия.

В качестве напольной стяжки используется бетонная смесь. Она закрывает трап и отвод. На поверхности остается только сифон, который можно закрыть решеткой из различных материалов. Она выполняет не только декоративную функцию, но и является своеобразным фильтром. В продаже встречаются решетки из следующих материалов:

1. Пластиковые отличаются невысокой стоимостью, антикоррозийными свойствами, прочностью. Однако, они служат недолгое время и имеют простой внешний вид.
2. Решетки из нержавеющей стали долговечные и практичные. Они могут иметь матовую или глянцевую поверхность. К недостаткам относят только стоимость.
3. Самой дорогой конструкцией считается решетка из закаленного стекла. При этом, она прочная, долговечная и обладает высокими антикоррозийными характеристиками.

Этапы выбора трапа

Разобраться в многообразии моделей слива под плитку, и какой трап выбрать, подскажет список их критериев отбора. Причем есть последовательность в отборе моделей.

1. Перед тем, как сделать слив в полу, выбирается направление патрубка выхода. Уточняется расположение трубы системы канализации и ее входа. С горизонтальным патрубком большая высота стяжки для слива не обязательна, поскольку сам трап невысокий. Когда канализационная труба в ванной располагается низко, то рекомендуется устанавливать душ со сливом в полу с вертикальным патрубком.
2. Пропускная способность сливной конструкции зависит от диаметра отверстия выхода патрубка идущего к канализации. Больше диаметр – быстрее поток отработанной воды поступает в канализацию. Показатель колеблется в диапазоне от 0,4 л/сек. до 2,0 л/сек. Распространенный диаметр патрубка слива – 5,0 см. Монтируется конструкция и с другими значениями. Возможно, понадобятся переходники для подсоединения патрубка к отверстию канализации. Водяная пробка образует гидрозатвор и останавливает просачивание «ароматов» в помещение. Располагается жидкость в нижнем изгибе колена.
3. Последующий шаг – это выбор между сухого типа затвором или гидрозатвором. На выбор повлияет частота использования душа с трапом в полу. Если кабина часто используется, то гидрозатвор будет работать в полную силу. С перерывами в эксплуатации рекомендуется выбирать слив с сухим затвором. Если ванная комната оснащена системой «теплый пол» и душем с трапом в полу, то без «сухого» затвора будет сложно справиться с запахами канализации. При наличии жидкости затворки приподнимаются, нет ее – затворки опускаются и останавливают «ароматы».
4. После всех сделанных шагов выбирается декоративная решетка трапа с учетом размера и цвета плитки.
5. Сделать выбор регулируемой по высоте модели трапа – это обеспечить аккуратную установку модели, точность монтажа по уровню совпадения верха конструкции с полом.

Выбор места расположения

Место, в котором будет располагаться трап, нужно выбрать еще на стадии проектирования. Почему? Потому что оборудование будет монтироваться в полу. Поэтому его нужно заранее подготовить. В него устанавливается труба, которая будет соединена с канализацией. Важно сделать уклон не меньше 3º, чтобы вода без препятствий стекала по трубе. Потом делается углубление, в которое будет установлен трап. Но тут есть два варианта развития:

1. Когда душ оборудуется при строительстве дома, проблем возникнуть не должно. Ведь в таком случае проект включает в себя монтаж системы канализации, с выводом под все средства коммуникации. Поэтому пол и стяжку делают так, чтобы обеспечить правильный угол слива воды с трапа и монтируют стоковую трубу.
2. Если здание уже построено, возникает вопрос, где именно делать слив? Вы можете сделать устойчивый настил путем поднятия пола и выводить слив в систему канализации, или же снимать стяжку, делая новый водоотвод.

Покрытие пола должно иметь небольшой уклон непосредственно к трапу. Тогда вода будет быстро уходить в канализацию, не скапливаясь в душе.

Угол наклона
Поместить трап можно в таких местах:

• В центре, где наклон пола должен быть со всех сторон к сливу.
• В углу, когда используется трап треугольной формы. Тогда уклон пола должен быть со всех сторон и направлен к сливу.
• По краю, где уклон будет направлен только в одну сторону. В таком случае применяют щелевой трап.
