Ремонт, перепланировка или обустройство санузла «с нуля» всегда требуют работы с инженерными коммуникациями. Речь может идти о демонтаже старых трубопроводов с последующей установкой новых или только о прокладке системы, но в любом случае разводка труб в ванной должна быть выполнена грамотно и качественно.
Можно доверить эту работу профессионалам, которые легко справятся с такой задачей. Однако при желании домашний мастер может выполнить разводку самостоятельно, что позволит ему сэкономить средства на оплату услуг сантехников. Как правильно выполнить все операции? Будем разбираться.
Проектирование
Без проекта прокладка труб обойдется дороже, займет больше времени, чревата ошибками при производстве работ. В проекте должны быть учтены следующие факторы:
- планировка внутреннего пространства;
- количество сантехнических приборов;
- схема разводки труб;
- количество сантехнического оборудования на линиях ХВС/ГВС;
- наличие, месторасположение водонагревателя, полотенцесушителя, водяного теплого пола;
- материал труб, способ их соединения;
- дизайн, качество интерьера санузла.
В квартирах типовых многоэтажных домов существует несколько вариантов планировки санузлов:
- совмещенный возле кухни;
Схема коммуникаций с одним стояком для кухни и санузла. - совмещенный отдельно от кухни;
Совмещенный санузел с независимым стояком. - раздельный возле кухни;
Раздельный санузел с общим стояком. - раздельный отдельно от кухни.
В раздельном санузле стояки обычно проходят внутри туалета, заводятся в ванную через стену.
В первом и третьем случае трубы меняются и в ванной, и в туалете, и на кухне. В четвертом варианте стояки ХВС/ГВС, канализации обычно проходят в туалете, и лишь оттуда коммуникации заводятся в ванную комнату. Второй вариант самый удобный для капитального ремонта – все стояки внутри совмещенного санузла.
В совмещенном санузле все трубы собраны внутри одной комнаты.
Затем необходимо учесть количество сантехнических приборов внутри помещения:
- ванная комната – умывальник, ванна и/или душевая кабинка, стиральная машина;
- совмещенный санузел – к вышеперечисленному добавляется унитаз, биде.
Внутри совмещенного санузла сантехнических приборов помещается больше.
Кроме того, в ванной может размещаться проточный или накопительный водонагреватель, а под напольным покрытием часто прокладываются контуры водяного теплого пола.
Полотенцесушитель в санузле выполняет функцию обогрева комнаты. Этот прибор может подключаться к системе центрального отопления отдельным стояком, или к системе горячего водоснабжения.
Даже в небольшой комнате под умывальником внутри ванной комнаты может стоять стиральная машинка.
Внимание: К некоторым электроприборам (крышка-биде или унитаза, освещение, душевая кабина) дополнительно протягивается кабель. К другим (водонагреватель, стиральная машина) проводится розетка.
Подробнее: Основы правильного монтажа проводки в ванной.
Зачем разрабатывать схему разводки?
Такая схема необходима для получения качественного результата. С ее помощью можно точно подсчитать количество отводов и соединений, определить участки подключения оборудования и существенно сэкономить материалы и время.
В схему разводки нужно включить такие обязательные элементы:
- запорно-регулирующую арматуру;
- приборы учета воды;
- фильтры;
- фитинги (переходники, водорозетки, уголки и муфты)
- обратные и редуцирующие клапаны;
- канализационный коллектор;
- подвод к полотенцесушителю.
Чтобы схема разводки была точной, нужно четко представлять место установки и количество необходимых сантехнических приборов
Разработку схемы начинаем с составления точного плана помещения. На нем в соответствующем масштабе указываем расположение всех сантехнических устройств, мебели и бытовой техники. Тщательно продумываем расстановку, чтобы осталось достаточное количество места на свободное пользование оборудованием.
Двери тоже должны свободно открываться. На схеме показываем размеры всех элементов, так будет проще рассчитать количество труб, необходимых для создания инженерных коммуникаций.
Важный момент: если ванная комната и туалет раздельные, разводку в них выполняем одновременно, поскольку эти помещения будут подключены к единой системе.
После того, как мы определились с количеством и местоположением сантехнического оборудования, приступаем к планированию разводки. Для этого вычерчиваем на нашей схеме расположение подводящих воду и канализационных труб. В процессе планирования стараемся придерживаться следующих правил:
- Трубы не должны пересекаться. Это возможно только тогда, когда по-другому сделать разводку не удается.
- Должен быть организован свободный доступ к участкам подключения сантехнического оборудования и приборам учета.
- Канализационные и водопроводные трубы желательно размещать вблизи друг от друга. В этом случае их впоследствии легко можно будет закрыть общим коробом.
- Число соединений необходимо минимизировать.
- Соединительные муфты и трубы должны быть однородными, то есть выполненными из одного материала.
- По возможности трубопроводы следует теплоизолировать, так на них не будет оседать конденсат.
Специалисты советуют не усложнять разводку и выполнять ее предельно просто. Все основные трубы оптимально прокладывать понизу, над полом. От них перпендикулярно вверх через тройники следует монтировать водопроводные отводы.
При укладке канализационных отводов нужно иметь в виду, что они могут и не иметь вертикальной части. Такая деталь будет представлять собой стандартный канализационный тройник, в который направляется гибкий шланг.
После того, как мы обозначили на схеме все трубопроводы и участки их соединений, можно подсчитать длину необходимых для обустройства разводки элементов и количество дополнительных деталей.
Закрытый монтаж предполагает трудоемкую подготовку. Стены штробятся под трубы и соединительные элементы. Будьте внимательны: несущие стены штробить запрещено
Разводка водопровода
Существует две стандартные схемы разводки систем ХВС/ГВС в квартире и загородном доме:
- последовательная – от стояка до самого дальнего потребителя протянута одна труба ХВС, одна труба ГВС, все сантехнические приборы подключаются к ней тройниками, последний отводом;
Последовательная схема. - коллекторная (параллельная) – установка труб ХВС и ГВС от стояка до каждого сантехнического прибора отдельно.
Включение потребителей к водопроводу через коллектор.
Первый вариант более экономичен за счет меньшего расхода трубы. Прятать водопровод в стене гораздо проще, снижается трудоемкость черновой отделки. Недостатком является отключение всей линии при ремонте любого сантехнического прибора внутри нее, так как запорная арматура стоит сразу после стояка. А также большая чувствительность к пиковому потреблению, например вы купаетесь в душе, а кто-то решил помыть посуду на кухне, перед этим сходив в туалет, напор в душе при этом сильно упадет.
Во втором варианте сразу после счетчика монтируется коллектор на линию ХВС, аналогичный фитинг-«гребенка» на линию ГВС. Две нижние трубы уходят к самому дальнему смесителю или прибору, следующие две трубы смонтированы на стенах над предыдущими, и так до самого ближнего к стояку потребителя. Это позволит избежать пересечения трасс коммуникаций между собой.
Преимуществом схемы является отключение по мере необходимости одного прибора с сохранением подачи воды на остальные. Меньшая чувствительность к пиковому потреблению. Минусы заключаются в увеличенном расходе материалов, повышении трудоемкости скрытой разводки, громоздкости коллекторной системы водопровода.
В квартирах с газовыми проточными водонагревателями («колонка» в народе) обычно используется последовательная схема разводки. В коллекторе ГВС особого смысла здесь нет, так как от чувствительности к пиковому потреблению воды в данном случае избавится не удастся, потому что вся горячая вода будет проходить через узкую трубу (обычно 15 мм) внутри колонки или двухконтурного котла.
В каждой линии водообеспечения используется следующее количество сантехнических устройств, начиная от стояка:
- обратный клапан – предотвращает самовсасывание из соседней лини при аварийном прекращении подачи воды;
Клапан обратный. - запорная арматура – обычно рычажный шаровой кран с высоким ресурсом;
Кран шаровой - кран защиты от протечек – автоматически отключает линию в аварийных ситуациях;
К такому клапану требуются датчики протечки воды, контроллер, подключение к сети. - фильтр грубой очистки (ГО) – отсеивает механические примеси;
Фильтр водопроводный грубой очистки. - прибор учета расхода воды – устанавливается по требованиям поставщика ХВС/ГВС;
Счетчик воды. - фильтр тонкой очистки – увеличивает эксплуатационный ресурс смесителей;
Фильтр тонкой очистки. - редуктор давления – актуален для квартир с давлением выше 4 бар;
Редуктор давления. - коллектор – количество патрубков зависит от числа потребителей в квартире.
Коллектор.
Из этого списка обязательными считаются 4 прибора – кран, счетчик, фильтр ГО и обратный клапан. Все это оборудование монтируется возле стояка, занимает много места. Для доступа к приборам учета, запорной арматуре и прочим устройствам устанавливается ревизионный люк.
Для снижения габаритов контура часть указанных приборов может встраиваться друг в друга. Например, редуктор с обратным клапаном, фильтр ГО с редуктором, и так далее.
Технология разводки линий холодного/горячего водоснабжения квартиры пошагово имеет вид:
- демонтаж существующей разводки – снимаются трубы вплоть до запорной арматуры на стояках;
- разметка – рекомендуется использовать лазерные построители плоскостей, уровни;
Разметка полостей для укладки труб. - штробление – в ограждающих конструкциях прорезаются каналы УШМ, выбивается конструкционный материал для образования полостей с учетом проложенных трасс;
Штробы на стенах для укладки труб. - монтаж водорозеток – фитинги крепятся на специальные планки, устанавливающиеся, в свою очередь, на дюбель-гвоздях;
Установка водорозеток. - сборка водопроводных петель – в указанной выше последовательности между собой скручивается счетчик, фильтры, коллектор, редуктор, обратный клапан (каким уплотнителем для резьбы пользоваться);
Сборка счетчика. - сборка системы – скрученные на предыдущем этапе контуры монтируются на место эксплуатации;
- подготовка трубы – от бухты отрезаются куски проектной длины, на них надевается теплоизоляция;
- монтаж труб – один край подключается к коллектору, через каждые 0,5 м производится фиксация к стене специальными держателями, второй край присоединяется к водяным розеткам.
Монтаж труб.
Внимание: Стандартным подключением водопроводных труб к розетке считается ХВС справа, ГВС слева.
Перед заделкой трубопровода внутри полостей стен, перегородок необходимо выполнить опрессовку систем ХВС/ГВС. Для этого на розетки накручиваются заглушки, в трубы подается давление на 15 – 30 минут.
Временная заглушка для водорозеток.
Трубы могут протекать только при механическом повреждении конструкционного материала. Поэтому контролируются во время опрессовки исключительно места соединения с фитингами – в месте подключения к коллектору и розетке, плюс все резьбы в верхней петле между сантехническими приборами.
Подготовительный этап
Многих интересует вопрос, как правильно сделать канализацию? Стоит уделить повышенное внимание подготовительному этапу. Если этим этапом пренебречь и не сделать подготовку нужных инструментов, то разводка труб в ванной комнате и монтаж канализации отнимет достаточно много времени.
Подготовительный этап состоит из важных правил:
- для начала нужно определиться с приборами и с местом их расположения. На чистом листе бумаги можно начертить схему. Обязательно продумайте, какие фитинги и дополнительные трубы понадобятся для полноценной работы системы канализации;
- если вдруг будет установка еще, какого то дополнительного прибора, для рабочего процесса которого потребуется канализационный слив, то лучше предусмотреть отведение закрываемого типа с дополнительной заглушкой;
- после того как все размеры будут высчитаны можно будет нарезать изделия. Обязательно учитывайте параметры фитингов;
- многие специалисты советуют нарезать трубы перед началом установки, потому что их можно будет с легкостью примерять при сборе сетей;
- трубы из пластика лучше разрезать ножовкой для металлических изделий;
- для легкого отрезания трубы, ее можно очертить по кругу в нужной области. Срез будет обладать ровностью и герметичностью;
- отрезаются изделия только под прямым углом;
- срезанные края изделий чистятся бумагой наждачного вида или ножом;
- обязательно запомните, что замена трубы канализации в квартире должна производиться под уклоном, потому что рабочий процесс практически любой канализационной системы происходит под влиянием «земного притяжения». Фиксация наклона изделий осуществляется за счет скоб, которые прикрепляются к стене.
Специальный инструмент для ручной резки труб
Для рабочего процесса потребуется следующий инвентарь:
- болгарка или ножовка для обрезания материалов из металлического состава;
- дрель ударного типа или перфоратор;
- монтажный пистолет;
- зубило;
- отвертка;
- молоток;
- ключ разводного типа.
Необходимые инструменты

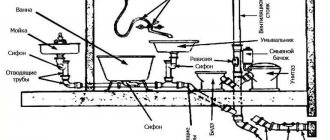

Монтаж канализации
Разводка канализации своими руками значительно проще, чем монтаж водопроводных линий. Основными нюансами системы внутреннего водоотведения являются:
- уклон к стояку 2 см по вертикали на 1 м длины;
- использование раструбных труб серого цвета для внутренней канализации;
- направление раструбов от стояка;
- диаметр трубы 110 мм для унитаза, 50 мм для горизонтальных линий, вертикальных участков;
- применение косых тройников с верхним патрубком 45° в середине магистрали, отвода 90° для подключения дальнего от стояка сантехнического прибора;
- использование отводов 45° для изгиба канализации в одном горизонтальном уровне.
Укладываются канализационные трубы от крестовины стояка в сторону унитаза, раковины и прочей сантехники поэтапно:
- монтаж 110 мм участка до унитаза;
- установка тройника с переходом на диаметр 50 мм;
Переход системы водоотведения с диаметра 110 мм на 50 мм. - разводка инженерной системы вдоль стены до самого дальнего потребителя.
В зависимости от местоположения стояка, бытовых и сантехнических приборов, планировки санузла, трубы могут идти в одном направлении или расходиться в разные стороны. При этом изменяется тип фитингов и их количество для сборки горизонтальных линий.
Кабель электропроводки вмуровывается в стену выше, чем водопровод и система водоотведения. Это снижает вероятность короткого замыкания при прорыве канализации, труб ХВС/ГВС.
По аналогии с водопроводными розетками раструбы канализационных труб, фитингов могут вмуровываться в стены. Все сливы сантехники подключается к тройникам, отводам через трубы, гофру диаметром 40 мм только после сифонов с гидравлическими затворами.
Исключением являются унитазы, писсуары, биде, в корпуса которых сифоны встроены конструктивно.
Для предотвращения канализационного запаха гофра или жесткие патрубки присоединяются к фитингам внутренней канализации через резиновые манжеты с «ершом».
Приобретение необходимого материала и инструментария
Согласно требованиям, предъявляемые строительными нормами и правилами, для проводки канализации разрешено применять следующие разновидности труб:
- чугунные;
- керамические;
- асбестоцементные;
- керамические;
- полиэтиленовые, полипропиленовые, ПВХ или пластиковые.
Канализационные трубы
На сегодняшний день на практике чаще всего используют трубы, выполненные из полиэтилена (ГОСТ 22689.0-89 и ГОСТ 22689.2-89). Регламентируемый диаметр канализационных труб равен 40, 50, 90 и 110 мм, полипропиленовые трубы, как правило, имеют диаметр: 32, 40, 50 или 100 мм. Выполненная из полимерных труб, канализация в ванной своими руками обладает превосходнейшей устойчивостью, как к агрессивным средам, так и воздействию коррозии.
Полотенцесушитель
Обязательным атрибутом внутри ванной комнаты является полотенцесушитель. В многоквартирных типовых домах для этого сантехнического изделия обычно устанавливается отдельный стояк отопления. Это самый сложный вариант монтажа труб по ряду причин:
- стояк выходит из нижнего перекрытия, заходит в верхнюю плиту;
- для скрытой разводки либо придется изготавливать фальш-панель из гипсокартона, либо долбить железобетонные плиты, чтобы смонтировать отводы, вырезать штробы в стенах.
Реже указанный прибор врезается в систему ГВС, тогда со скрытой разводкой труб к водорозеткам не возникает.
Существуют электрические модификации полотенцесушителя, работающие, даже при отключенном отоплении дома. Их монтируют после укладки плитки, для подключения устанавливается электророзетка.
Демонтаж старых коммуникаций
Перед тем как поменять трубы в ванной, необходимо выполнить полный демонтаж старых коммуникаций. Зачастую эта операция отнимает больше времени, сил и нервов, чем непосредственно укладка новых труб. Чтобы снять старый водопровод и канализацию, необходимо предпринять следующие шаги:
- Необходимо подать заявку для проведения работ управляющей компании, которая обслуживает ваш дом. Они должны дать сове согласие и, возможно, направить технического специалиста для перекрытия подачи воды и технического контроля.
Демонтаж труб - Заблаговременно нужно оповестить соседей, квартиры которых располагаются по этому же стояку, что вы собираетесь вести ремонтные работы и перекрывать подачу воды. На этом этапе следует определить удобное для большинства врем подключения.
- Перед началом замены трубопровода вашей квартиры необходимо надежно перекрыть подачу холодной и горячей воды по стояку, а только потом приступать к работе.
- После окончания работы важно до оговоренного времени восстановить подачу воды, чтобы не вызывать недовольство соседей.
Помните! Если вы собираетесь менять не только трубы, проходящие исключительно по вашей квартире, но и стояк, необходимо полностью перекрывать подачу воды в подвале дома, на это также нужно согласие управляющей компании. Кроме того, менять стояк нужно из квартир соседей снизу и сверху, поэтому с ними также придется заранее договорится.
Водяной теплый пол
Подключить контуры водяного теплого пола к линии центрального отопления можно лишь в одном случае – если в квартире для этого имеется только один стояк, от которого протянута подача и обратка ко всем регистрам в помещениях. В остальных вариантах для теплого водяного пола либо устанавливается отдельный котел, либо используется теплообменник, нагревающий воду за счет тепловой энергии системы централизованного отопления.
Для контуров ТП всегда используется коллекторная схема разводки. Трубы монтируются перед заливкой стяжки, только на проходных участках санузла. Под ванной, шкафами, душевой кабинкой, стиральной машиной от них нет никакого эффекта.
Теплообменник для водяного ТП.
Из-за громоздкости коллекторных узлов с теплообменниками большинство пользователей используют теплые полы электрического типа (ИК, греющий кабель, кассетные модификации).
Какие материалы использовать?
Однозначно ответить на этот вопрос довольно затруднительно – здесь очень много факторов влияния. Скажем лишь, что самыми популярными у потребительской аудитории при создании канализационных трубопроводов и систем с холодной водой являются полипропиленовые и пвх трубы. Там же, где предполагается транспортировка горячей воды, стоит отдать предпочтение металлопластику. Нержавеющий полотенцесушитель будет служить дольше латунного.
Скрытая разводка коммуникаций
Всего существует четыре способа скрытой разводки коммуникаций в санузле:
- короб – гипсокартонном или листом ГВЛ, закрепленным на профильном каркасе, закрывается часть несущей конструкции (стены, перегородки) в месте прохождения труб;
Разводка труб в коробе. - фальш-панель – гипсокартонном зашивается вся стена, опять же, на обрешетке из оцинкованного профиля, реже используются ПВХ панели на каркасе из бруска;
Маскировка инженерных сетей фальш-панелью. - полость в стене – после разметки трасс водопровода, канализации нужно штробить бетонную, кирпичную стену, укладывать внутри получившихся каналов трубы, замазывать все это шпаклевкой;
Укладка труб в штробах. - укладка в стяжке – трубы укладываются на нижнее перекрытие, заливаются бетонной, полусухой стяжкой.
Трубы под стяжку.
Сравнительная характеристика указанных технологий приведена в таблице ниже:
| Характеристики | Тип скрытой установки | |||
| короб | фальш-панель | штробы | стяжка | |
| полезный объем помещения | уменьшается незначительно | снижается намного | не изменяется | снижается |
| трудоемкость работ | низкая | средняя | очень высокая | высокая |
| качество интерьера | среднее | высокое | ||
| доступ к коммуникациям | через ревизионный люк | – | – | |
| совместимость с инсталляциями | + | – | ||
| наличие мокрых процессов | – | + | ||
| сдача под ключ | 1 день | 2 дня | 2 – 3 дня | неделя |
Короба снижают качество дизайна интерьера, зато появляются удобные ниши, ступени для размещения аксессуаров, хранения банных принадлежностей. Позади фальш-панелей можно спрятать любое количество труб, бойлер и прочее оборудование. Но, для крепления навесных шкафов и полок придется ставить дополнительные стойки из оцинкованного профиля.
Открытый монтаж инженерных систем
Во времена СССР стандартом считалась открытая разводка инженерных систем. Даже к смесителю ванны трубы подходили снаружи облицовки стены, образуя неудобную, неэстетичную щель между бортиком чаши и ограждающей конструкцией. Этим способом гораздо проще обойти пересекающиеся линии водоснабжения, канализации.
В настоящее время используются водорозетки, то есть проложенные в штробах водопроводные ХВС/ГВС трубы. С канализацией все гораздо сложнее из-за слишком большого диаметра коммуникаций. Поэтому здесь применяется комбинированный способ:
- позади ванны трубы уложены открытым способом;
- стояки закрываются коробами, внутрь которых дополнительно монтируется сантехническое оборудование – счетчик, коллектор, фильтры, редуктор, клапан, запорная арматура, бойлер;
Короб для стояка. - инсталляции подвесной сантехники по умолчанию зашиваются листами ГКЛ;
- для стиральной машины, биде, унитаза монтируются одиночные водорозетки только для холодной воды;
Водорозетка для стиральной машинки. - для смесителя ванны, рукомойника, душевой кабины устанавливаются двойные водяные розетки;
Двойная водорозетка. - патрубки канализационного трубопровода для раковин чаще монтируют скрыто, для ванн, душевых кабин прокладывают открытым способом.
Скрытая укладка канализации.
Для соединений смесителей с розетками ХВС/ГВС применяется гибкая разводка открытым способом – шланги. Слив стиральной машины подключается в специальный фитинг на любом тройнике сантехнического прибора.
Способы монтажа водопроводных труб
Для монтажа разводки сантехнических труб можно выбрать один из двух вариантов: скрытый и открытый. Разберем последний поподробнее.
Способ #1. Открытая прокладка
Открытый монтаж предполагает, что трубы и другие элементы инженерных коммуникаций монтируются непосредственно на стену или над полом. Это предельно облегчает и удешевляет их установку. Но общий вид санузла от этого страдает.
К плюсам открытого монтажа можно отнести:
- возможность непрерывного контроля над состоянием инженерных коммуникаций – трубы всегда на виду и появление течи не останется незамеченным;
- простота монтажа – детали соединяются и закрепляются на месте, с работой может справиться даже начинающий сантехник, учитывая, безусловно, способ соединения элементов.
- доступность – стоимость установки минимальна.
К недостаткам можно отнести возможность механического повреждения открытых труб. Но это, скорее, актуально для деталей из пластика. Стальные трубы повредить не так уж и просто.
Кроме того, инженерные коммуникации доступны всеобщему обозрению, что, конечно, некрасиво. С этим недостатком можно бороться. При выполнении проекта разводки нужно постараться выбрать такое место для укладки труб, чтобы они были максимально малозаметны.
Метод открытой прокладки труб максимально прост в реализации. В результате получается функциональный, но малоэстетичный трубопровод. Поэтому его стараются делать максимально незаметным
Понятно, что таким способом полностью замаскировать их не удастся. Поэтому домашние умельцы используют всевозможные конструкции, чтобы спрятать неэстетичные трубы. Проще всего укрыть их в короб.
Чаще всего его выполняют из пластиковых панелей или из гипсокартона. Последний обязательно должен быть влагостойким, учитывая, что использоваться он будет в ванной комнате.
Если позволяет место, вполне можно использовать фальшь-стены, за которыми укладываются трубы. Хороший вариант – рольставни, они особенно хорошо смотрятся за унитазом.
Галерея изображений
Фото из
Открытый вариант разводки водопровода
Сооружение водопровода из полимерных труб
Свободный доступ для осмотра и обслуживания
Расстояния между горячими и холодными линиями
Выбирая вариант маскировки коммуникаций, нужно понимать, что эстетика не должна мешать функциональности, поэтому все маскирующие конструкции обязательно должны быть оборудованы люками, через которые будет осуществляться осмотр и необходимый ремонт труб.
Кроме того, некоторые трубы маскировать не рекомендуется. Это, к примеру, детали из стали. Они подвержены коррозии, которая особенно быстро развивается в условиях повышенной влажности. Поэтому их лучше всего использовать только в открытом виде.
Максимум – закрыть легко снимаемым коробом и регулярно проводить осмотры на предмет появления внешней коррозии, с которой сразу же нужно начинать бороться.
Способ #2. Скрытая укладка инженерных коммуникаций
Разводка труб в ванной скрытого типа предполагает монтаж деталей внутри специально предусмотренных или вновь выполненных пустот в строительных конструкциях. Это могут быть небольшие ниши или выдолбленные в стенах штробы, чьи размеры немного превосходят диаметр укладываемых труб.
К скрытой прокладке относится и укладка трубопровода в стяжку, когда поверх деталей монтируется слой бетонного раствора.
Выпиливание или вырезание штроб под трубы – очень трудоемкие операции. Прежде чем их выполнять, следует нанести на стену линии, где должны проходить штробы, и рассчитать точные размеры полостей под трубы
Несомненным достоинством этого варианта считается эстетичность. Инженерные подводки и коммуникации совершенно не видны. Выходы трубопроводов в виде канализационных раструбов или водопроводных розеток размещаются на стенах или в полу. Случайное повреждение труб невозможно.
К значимым минусам метода стоит отнести:
- трудоемкость;
- затратность;
- отсутствие возможности контролировать состояние трубопровода.
Рассмотрим подробнее скрытый монтаж. Прежде всего, он возможен далеко не всегда. Вырезание или выдалбливание штроб в стенах допускается в частных домах, возведенных из полнотелых блоков или кирпича, а так же в квартирах свободной планировки.
В последних выполняются стены увеличенной толщины. Во всех остальных случаях возможны противоречия со строительными нормами.
Галерея изображений
Фото из
Прокладка трубопровода в штробах
Учет теплового расширения
Сборка трубопровода из полипропилена
Устройство водопровода из металлопластика
Несущие конструкции испытывают значительную нагрузку. Штробы их существенно ослабляют. Для стен увеличенной толщины это допустимо. Для стандартных, которые чаще всего используются в типовых постройках, нет.
Выполнение штроб в плитах перекрытий строжайше запрещено для всех типов зданий. В качестве альтернативы штробам можно проложить трубопровод за обшивкой стены, в стяжке или в надпотолочном пространстве, если это необходимо.
Выполняя скрытый монтаж труб следует обязательно предусмотреть возможность свободного доступа к коллектору и счетчикам, а так же по возможности обустроить ревизионные лючки
Сложности могут возникнуть с канализационным трубопроводом, если его нужно замаскировать под полом. Так бывает когда, нужно, например, подвести коммуникации к ванне-острову, стоящей в середине комнаты или на значительном удалении от стены. Канализационные трубы имеют большой диаметр, поэтому уложить их в стяжку нельзя.
В этом случае она получится слишком высокой и тяжелой, что станет чересчур большой нагрузкой на перекрытия, которые могут ее просто не выдержать. Лучшее решение – сооружение небольшого подиума, под которым будет достаточно места для инженерных коммуникаций. Конструкция может быть каркасной или блочной.
Вне зависимости от места скрытой укладки трубопровода и от его назначения, способ монтажа деталей не меняется. Все элементы магистрали укладываются в особую обсадную трубу, последнюю помещают в подготовленную технологическую полость.
После того, как трубопровод будет уложен, полости заделываются, выравнивается плоскость основания. Если нужно, укладывается финишное покрытие.
Основной недостаток скрытого монтажа – отсутствие возможности контролировать состояние трубопровода. По этой причине все его элементы должны быть максимально устойчивы к коррозии и надежно соединены. Грамотный монтаж очень важен.
Оптимальным вариантом для скрытой укладки считаются пластиковые, медные и металлопластиковые трубы.
После кладки системы в подготовленные полости, штробы аккуратно заделываются раствором. Плоскость максимально выравнивается и готовится под последующую финишную отделку
Еще один важный момент, который нужно обязательно учитывать при скрытом монтаже труб, заключается в предотвращении возможного образования конденсата. Если это случится, внутри конструкции появится влажность, что рано или поздно спровоцирует ее разрушение.
Поэтому трубу с горячей водой рекомендуется располагать над холодной. Кроме того, обе детали следует обернуть в теплоизоляционный материал, например, в мерилон или ему подобный.
