Выполнение самостоятельного монтажа раковины обязательно сопровождается процедурой покупки нового сифона, его сборкой и установкой. Сливной сифон для умывальника – конструкция, через которую проходит жидкость, а благодаря водной пробке блокируются канализационные газы.
Критерии выбора и последующая сборка этого сантехнического прибора несложная, однако выполнение всех правил сможет уберечь от дальнейших протеканий, что обеспечит бесперебойную работу слива.
В этом материале мы расскажем об устройстве и разновидностях сливных систем для умывальника, а также о том, каких правил следует придерживаться при выборе.
Строение
Сифон представляет собой металлическую или пластиковую конструкцию, в состав которой входят резервуар и несколько патрубков. Один соединяется со сливным отверстием раковины, другой – с канализацией. Именно в них поступает вода, когда мы умываемся или моем посуду. Первоначально жидкость из раковины попадает в сифон, а из него – по изогнутой трубе в общий канализационный стояк. Металлическая сеточка, расположенная у основания устройства, на отверстии раковины, исполняет роль мелкоячеистого фильтра, защищая систему от засоров.
Изогнутость сифона обеспечивает задержку некоторого объема жидкости, образуя гидрозатвор, не пускающий в дом канализационные запахи.
В приобретаемый комплект сифона обычно включен корпус, входной и выпускной патрубки, металлическая сетка, накладки и прочие расходные материалы. Специалисты рекомендуют приобретать модели, оснащенные переливом, который помогает избежать затоплений.
Функции и принцип работы
Основное предназначение сифона – организация своевременного оттока жидкости в канализационный слив. Также он выполняет и второстепенные функции: препятствует засорению труб и предохраняет помещение от неприятных газов, накапливаемых в стоке.
Конструктивно устройство состоит из трех элементов:
- резервуара/емкости;
- приемного патрубка с декоративной решеткой, выполненной из металла;
- сливного патрубка, который подсоединяют к канализационному стоку.
Одна из дополнительных, но важных конструкций прибора – механизм перелива. Он выполнен в виде трубки и отвечает за защиту умывальника от чрезмерного заполнения водой, посредством вывода лишней жидкости.
Сифон представляет из себя изогнутый механизм, перелом которого заполнен сливной жидкостью. Именно в этом колене остается весь мусор, который посредством откручивания пробки легко чистится
Принцип работы сливного механизма основан на гидростатическом законе сообщающихся сосудов. Сосуды с общей частью, заполненной покоящейся жидкостью, называют сообщающимися. В сифоне они представлены коленом, с размещенным выше отверстием приемного патрубка и нижней частью – отверстием сливной трубы.
Даже после перекрытия крана и прекращения поступления воды, ее часть не сможет пройти через изгиб, поэтому так называемый отстойник всегда наполнен водой. Таким образом в колене образуется гидрозатвор, не позволяющий запахам из канализации проникать в комнату.
Трубный сифон
Трубный – популярный вариант для керамической раковины в ванной. Устанавливать его на кухне не стоит, поскольку прочистить его сложнее, чем другие устройства. Данные модели отличаются компактными размерами и привлекательным дизайном. Гидрозатвор образуется благодаря изогнутости трубы. Нижнее колено устройства, как правило, съемное. Для очистки его придется демонтировать.
К минусам такого сифона относят следующие моменты:
- Неглубокий водный затвор, из-за которого жидкость испаряется достаточно быстро, и если раковиной редко пользуются, в помещении может появиться неприятный запах.
- Жесткая конструкция требует тщательного подбора по размеру: сифонный отвод должен располагаться так, чтобы его можно было подключить к канализации, установка допустима только на стандартные дренажные трубы.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Дизайн и оформление ванной в стиле прованс 11 фото
Сферы использования
Существуют классификационные признаки, по которым продукция различается согласно места использования:
- Для ванной с переливом. Помимо традиционно одной трубы, объект имеет и вторую, отвечающую за перелив. Их соединение осуществляется непосредственно перед самим водным затвором. В этом месте они переходят в одну трубу, по которой жидкость выводится из системы. В каждой ванной, вверху боковой стенки, имеется запасное отверстие, называемое переливом. Его основная задача – не дать воде перелить за борта емкости. Совсем не обязательно водовод должен быть сплошным, это позволит облегчить его регулировку. Кроме стандартных предложений, на рынке можно встретить изделия с автоматическим сливом. В этом случае подача воды осуществляется через перелив, а ее температура регулируется смесителем, расположенным на стене. Наполнение или слив жидкости зависят от положения сливной заглушки.
- Для душа. Его обязательным свойством является быстрый отток воды, несмотря на ее количество. Очень часто можно встретить его второе название – трап. Устанавливают изделие в пол или низ поддона. Специалисты рекомендуют выбирать душевой поддон с небольшой высотой.
- Для стиральной и посудомоечной машины – это так называемые сифоны в коробке. Их монтаж осуществляется на стену, в любом месте комнаты, после чего снизу к ним подводится слив, скрываемая в последствии декоративной крышкой.
- На кухню – имеют разветвленную конструкцию, имеющую одновременно несколько выходов. Благодаря такой функциональности предоставляется возможность к одному изделию подключать не только раковину, но и различные виды техники.
- Для умывальников.
Последний вид рассмотрим более подробно, так как он пользуется наибольшей популярностью и востребованностью среди покупателей.
Бутылочный
Бутылочный сифон – самый популярный вид. Его конструкция вызывает ассоциации с колбой или бутылкой, отсюда и название. Выпускная труба может быть как жесткой, так и гибкой гофрированной.
Преимущества бутылочных приспособлений:
- Устройство сифона позволяет без усилий демонтировать его наиболее засоряемую часть.
- Такую модель легко обслуживать.
- Бутылочный слив не нуждается в замене продолжительный период времени.
- В гидрозатворе всегда есть вода, поэтому квартира надежно защищена от канализационного запаха.
- При попадании мелких вещей в слив их можно будет без проблем извлечь, открутив колбу.
Имеет бутылочный вариант и некоторые недостатки: он накапливает загрязнения в сливной емкости (волосы, нитки, жир), а также больше других разновидностей склонен к подтеканию из-за большего числа соединений.
Поэтапный процесс установки
Прежде чем определиться с конкретной моделью, нужно изначально провести все замеры, в частности замерять пространство внизу раковины. Помимо этого стоит тщательно проанализировать, какая в дальнейшем техника будет установлена в помещении, будет ли она нуждаться в сливе.
Монтаж выбранной модели должен осуществляться по инструкции, которая предоставляется производителем, и находится в каждой коробке с товаром. Благодаря подробно изложенной информации, процесс установки не займет много времени, а также не потребует каких-либо специализированных знаний. Основное требование к сборке – герметичность соединений между каждой деталью. Перед осуществлением покупки, желательно, проверить состояние резьбы на нижней пробке. Именно это место является слабым звено у большинства моделей.
Установка сифона на раковину:
- в нижней части мойки, нужно поставить решетку, и закрепит ее гайкой.
- собранную конструкцию направляют к стоку, для фиксации соединения запорной гайкой. Ее закручивают не сильно плотно, лишь до упора.
- при монтаже водовода с несколькими отверстиями, для установки в дальнейшем прочей техники, неиспользуемые водоотводы нужно закрыть заглушками.
Несмотря на то, что процесс кажется достаточно легким, он все же требует аналитических способностей и определенного опыта. Чтобы избежать течей или прочих проблем, стоит обратиться к монтажникам, имеющим большой опыт в этой сфере. Они предоставят гарантийные обязательства, выполняют всю работу быстро и качественно, задействуя при этом современное оборудование.
Гофрированный
Такое устройство просто в установке, состоит из выпуска и изогнутой гофротрубы.
Преимущества использования сифона для раковины с гофрой:
- Можно подключить к мойке и канализационным стоякам даже при нестандартном их расположении.
- Прост в установке и доступен по цене.
- Изгиб для гидрозатвора формируется установщиком самостоятельно.
- Благодаря отсутствию соединений вероятность протечки практически исключена.
- Вне зависимости от расстояния, разделяющего раковину и пол, будет обеспечен качественный водоотвод.
Как и бутылочный, гофрированный сток имеет свои недостатки:
- из-за неровности внутренней поверхности на ней быстро образуются отложения мусора и грязи;
- горячая вода отрицательно влияет на прочности гофротрубы.
Комплектация бутылочного сифона для раковины с переливом
Бутылочный гидрозатвор сложен конструктивно, но собирается легко. В систему входят следующие составляющие:
- Верхняя часть – выпуск, состоящий из основания, сетки и болта. Устанавливается непосредственно на чашу умывальника.
- Горловина гидрозатвора прикручивается к выпуску широкой гайкой. Может быть дополнена патрубками.
- Переливной шланг присоединяется пластиковой гайкой к выпуску/горловине.
- Переливная сетка крепится болтом.
- Тело гидрозатвора состоит из бутылки (чаши) и входящей в неё горловины.
- Отводящий патрубок соединяет затвор с системой канализации.
- Уплотнители и манжеты.
Все соединения деталей содержат резиновые уплотнители для недопущения протечек.

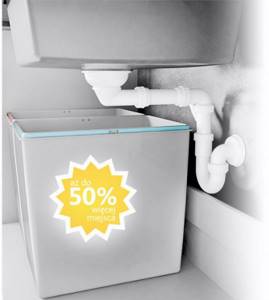

Плоский сифон
Разновидность бутылочного устройства. Главное отличие – компактный размер и плоская колба. Используется в случаях, когда для стандартного изделия просто нет места, например при установке раковины над стиральной машинкой.
Преимущества плоского сифона:
- Благодаря своей компактности может устанавливаться в самых труднодоступных местах.
- Промывается так же легко, как и обычная бутылочная модель.
- Позволяет рационально использовать пространство под умывальником, например для установки бытового прибора или тумбы.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Установка принудительной вентиляции в ванной: если дует, если не работает, как улучшить
Дополнительные функциональные элементы
Сифоны, устанавливаемые под раковину, могут иметь следующие вспомогательные приспособления:
- Слив-перелив. Если умывальник оснащен вторым верхним сливом, под нее устанавливается сифон, оснащенный добавочной трубой (переливом). Это позволит избежать случайных затоплений.
- Донный клапан. Механизм, устанавливаемый в сливное отверстие вместо решетки и выполняющий функцию пробки.
- Дополнительный боковой штуцер для подключения бытовой техники (стиральной или посудомоечной машинки).
- Дублированный отвод. Его имеет специальный сифон, предназначенный для моек с двумя чашами. Слив для них выбираем с нужным количеством отводов. Именно такое устройство изображено на фото внизу.
Возможные материалы изготовления
Материалы, используемые для создания сифонов:
- Металл. Изделия отличаются декоративной привлекательностью и повышенной прочностью, но со временем могут подвергнуться коррозии, а также окислению. Изготавливаются, как правило, из латуни, реже – из бронзы, меди, нержавеющей стали. Наиболее распространены модели с покрытием из хрома. Главный недостаток – сложности с подбором размера, ведь укоротить металлическую трубу будет непросто.
Хромированные изделия выбирают для подвесных и накладных раковин, установленных на столешнице. Находясь на виду, они не только не портят дизайн умывальника, но и выгодно дополняют его.
- Пластик. Благодаря своей демократичной цене и хорошим эксплуатационным показателям пластиковые изделия пользуются большим спросом и популярностью. Имеют малый вес, простую конструкцию, устойчивы к бытовой химии. В соединительных узлах пластиковый сифон оснащается резиновыми уплотнителями, что увеличивает срок службы изделия и герметичность. В ассортиментном ряду многих производителей присутствуют модели со специальным антибактериальным покрытием внутренней полости, что препятствует оседанию жира и грязи и уменьшает скорость засорения.
Основные параметры выбора
При выборе модели сифона для раковины нужно учесть ряд параметров:
- Стандартность раковины. Если устанавливается типовой умывальник, подбор подходящего сифона – не проблема. А вот в случае монтажа модели мойки, изготовленной под заказ или установленной нестандартным способом, возможно, придется помучиться с выбором. В таких случаях наиболее подходящим вариантом является гофрированное устройство. Скорее всего, получится подключить и бутылочный сифон, а вот жесткий трубный подходит лишь для типовых случаев.
- Привлекательность исполнения. Выбор, представленный современными производителями, столь широк, что подобрать оптимальный дизайн можно даже для такого непримечательного устройства, как сифон.
Обязательно проверяйте комплектность, количество шайб и прокладок у понравившейся модели, иначе подключение может вызвать определенные сложности и неудобства.
- Пропускная способность. Этот показатель крайне важен, потому как при больших объемах спускаемой воды необходимы трубы крупного диаметра.
Если планируется подключение к устройству под раковиной дополнительных приборов, стоит заранее купить бутылочный сифон, оснащенный тройником, а также обладающий трубами большого диаметра.
- Система «слив-перелив». Наличие двух отводов (для основного стока и перелива) служит дополнительной страховкой от затопления.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как заменить полотенцесушитель в ванной своими руками: как поменять и сколько стоит замена
- Расстояние между отводящим канализационным отверстием и горловиной раковины. Если этот показатель нестандартный, то придется докупать дополнительные переходники.
- Ценовой уровень. Разница в стоимости между пластиковыми и металлическими изделиями может быть весьма внушительной, при выборе нужно ориентироваться на собственные финансовые возможности. Но не стоит забывать, что скупой платит дважды. Выбирая самые простые и дешевые сифоны из полиэтилена, нужно быть готовым к тому, что скоро потребуется их замена.
Разобравшись в конструктивных особенностях и различиях основных видов сифонов для раковин, можно с легкостью подобрать подходящий вариант. Если изделие стандартное, то и установить его будет несложно, для получения необходимых знаний достаточно просто посмотреть несколько обучающих видео от опытных мастеров.
Виды гидравлических затворов для канализации
При классификации данных устройств необходимо учитывать прежде всего особенности конструкции. Исходя из этого все гидрозатворы можно разделить на 6 разновидностей.
Коленные сифоны
Монтаж коленного сифона для раковины
Первыми в нашем списке идут трубные (коленные) сифоны. По внешнему виду они представляют собой изогнутую в форме буквы U трубу. Для изготовления трубных сифонов используется полимерный материал – полипропилен.
Коленные гидравлические затворы являются наиболее прочными, способными выдерживать максимально высокое давление воды в системе. Они монтируются чаще всего в местах слива сантехники, в частности унитаза и ванны. Нередко в таких ситуациях одного устройства оказывается недостаточно, в связи с чем устанавливаются сразу 2 сифона.
Коленные гидрозатворы могут иметь цельную или разборную конструкцию. Если в первом случае при поломке устройства придется его демонтировать и заменять новым, то во втором появляется возможность починить сифон своими руками. Фиксация оборудования выполняется посредством пластиковых хомутов или специальных гаек.
S-образный сифон под раковину устанавливают довольно редко
По такому же принципу работают гидрозатворы, имеющие S-образную форму. Их используют достаточно редко, когда важно обеспечить более надежный замок. Существуют также модификации, оснащенные впуском для подсоединения сливного шланга посудомоечной или стиральной машины.
Очистить коленные сифоны от засоров можно при помощи гибкого сантехнического троса или демонтировав изделие.
Бутылочные гидрозатворы
Для организации слива под раковиной также широко используются бутылочные сифоны. Каждый раз во время мытья посуды вместе со сточными водами в канализационную систему попадают кусочки пищи, приводящие к образованию мусорной пробки. Гидравлические затворы бутылочного типа удерживают пищевые отходы, поддерживая канализацию в работоспособном состоянии. Кроме того, они прекрасно выполняют свою главную функцию – не пропускают запахи в помещение.
Конструкция бутылочного сифона под раковиной
Устройство бутылочного сифона достаточно простое и представляет собой трубу, на которую дополнительно крепится контейнер – так называемая бутылка. Несмотря на то, что все части изделия сделаны исключительно из полипропилена, их соединения не так надежны и не способны выдержать такой же большой напор, как гидравлические затворы коленного типа. В связи с этим бутылочные сифоны, как правило, не применяются для установки в ванной или туалете, а ставятся только под кухонные мойки.
Несмотря на некоторые недостатки в плане повышенной вероятности возникновения протечек такие гидравлические затворы имеют и явные плюсы:
- упрощается процедура устранения засора канализации: достаточно снять «бутылку», открутив накладную гайку, и прочистить ее от скопившегося мусора;
- случайно упавшие в слив предметы также задерживаются внутри сифона, и при этом их легко можно оттуда достать, не разбирая конструкцию полностью.
Двухоборотные сифоны
Двухоборотные гидрозатворы очень похожи на устройства коленного типа, но имеют более сложную конфигурацию. Большинство из них оснащается фильтрующей решеткой и ревизионным отверстием для очистки системы.
По надежности двухоборотные сифоны лучше бутылочных: вероятность появления протечек в них минимальна. Если раньше гидрозатворы данного типа делались из чугуна, то в настоящее время его заменил не менее долговечный и прочный полипропилен. Встречаются и хромированные модели, имеющие схожие технические характеристики.
Гофрированные сифоны
По ряду показателей гофрированные гидрозатворы канализации не уступают ни одному другому из приведенных выше вариантов. Их конструкция достаточно пластичная и гибкая, что позволяет без проблем производить монтаж даже в маленьких помещениях. Одним концом гофрированная труба подсоединяется к сливу, а вторым – к выпуску канализации.
При всех своих преимуществах гидрозатворы данного типа обладают одним существенным недостатком: на ребристых стенках трубы застревают бытовые отходы, скапливается жир, оседает мусор. В связи с этим при установке гофрированного сифона рекомендуется дополнительно монтировать фильтрующее оборудование.
Следите за состоянием гофры и не забывайте периодически прочищать устройство доступными народными средствами. В противном случае сифон долго не прослужит: потеряет свою эластичность и прочность. Кроме того, на месте складок могут появиться трещины, что приведет к образованию течи.
Сифоны с переливом
Установка гидрозатворов с переливом позволяет предотвратить затопление квартиры в том случае, если кто-нибудь из домочадцев уйдет и забудет закрыть кран с водой. Такой сифон имеет дополнительную трубу для отвода воды в канализацию при достижении ею определенного уровня в мойке.
Конструкция сифона с переливом
Принцип работы сифона с переливом хорошо знаком всем, поскольку аналогичной системой оснащаются абсолютно все ванны. Хотя в наше время мало кто надолго оставляет воду открытой, ведь практически у каждого в квартире установлены водосчетчики.
При выборе следует обратить внимание в первую очередь на пропускную способность устройства. Если вода не будет успевать сливаться через перелив, то такой гидравлический затвор окажется попросту бесполезным.
Самыми прочными и дорогими моделями являются металлические. Их монтаж лучше доверить специалисту, в то время как пластиковые сифоны без особого труда можно установить самостоятельно.
Конструкция сухого затвора
В отдельную группу можно выделить устройства с сухим затвором. Они работают аналогично обычному ниппелю и представляют собой трубу, внутри которой находится обратный клапан. Вода, попадающая в слив, не может вытечь обратно, и запах из канализации также не проникнет в помещение даже в случае пересыхания коммуникаций при редком использовании.
Сухие затворы подразделяются на следующие виды:
- маятниковые, перекрывающие трубу практически моментально после прохождения воды;
- мембранные, закрывающие отверстие после слива жидкости в канализацию эластичной мембраной;
- поплавковые, работающие по принципу арматуры сливных бачков.
Не следует применять такие устройства для кухонных моек, поскольку из-за жира и остатков пищи при мытье посуды возрастает вероятность появления засора.
