Люки для ванной комнаты под плитку – размеры, разновидности и применение


Скрытый люк под плитку в ванной комнате позволяет получить доступ к водопроводным, канализационным или отопительным трубам для проведения осмотров и профилактических работ, а также индивидуальным приборам учета (счетчикам) для оплаты коммунальных услуг. Как самостоятельно сделать ревизионный сантехнический люк скрытого типа, читайте далее.

Люк под плиткой для доступа к счетчикам

Материал для потайного люка

На первом этапе определимся с материалом, из которого будет изготовлен потайной люк под плитку своими руками. В зависимости от того, чем отделаны стена или пол, это могут быть:

  • Фанера. Ее мы используем, если Вы утепляли стены или пол помещения с помощью минеральной ваты, целлюлозного волокна, пенопласта или полиуретана, а качестве покрывающего слоя применили листы фанеры с последующим нанесением декоративного слоя.
  • OSB. Используем этот материал, если для обшивки стен и перекрытий помещения использованы прессованные древесно-стружечные плиты.
  • Гипсокартон. Самый простой и эффективный способ выровнять поверхности стен, соорудить декоративные перегородки или стены при перепланировке пространства квартиры, обустроить ниши для прокладки коммуникаций – это гипсокартон. Если это Ваш случай – именно такой материал станет основанием скрытого люка под плитку, сделанного своими руками.
  • Металл. Люк под плитку на пол нужно делать из крепкого, ударопрочного материала, способного выдержать большую нагрузку. Всеми этими свойствами будет обладать железная дверца.

Вполне объясним возникающий вопрос – а какая разница, за исключением пола, из какого материала будет сделан самодельный ревизионный люк? А разница в клеевом составе, с помощью которого Вы будете наклеивать плитку на дверцу. Для гипсокартона, например, применяется традиционный клей для кафеля. А вот на плиту OSB монтаж керамики осуществляется при помощи смеси на полиуретановой основе.

Стоимость сантехнических люков скрытого монтажа

В специализированных магазинах сантехнического оборудования представлен широкий ассортимент сантехнических люков скрытого монтажа. Как правило, покупатель делает выбор, не задумываясь над техническими параметрами и возможностями изделий, а лишь обращает внимание на стоимость. Однако не всегда низкая и высокая стоимость являются ориентирами качества.

Цена ревизионного люка зависит от ряда факторов, к числу которых относятся:

  • вид системы, элементы конструкции;
  • размеры;
  • система запирания/открывания и петлевые опоры (нажимной);
  • качество и тип используемых материалов.

Средняя стоимость сантехнических люков в строительных торговых точках, может варьироваться в пределах 1300-4000 рублей. Оценивая стоимость и преимущества каждого продукта, не забывайте также о торговой марке.

Комментарий мастера: “Да, по цене все верно, в этих пределах они и продаются. Я лишь добавлю, что чем чаще вы планируете заглядывать в этот лючок, тем надежнее должна быть конструкция.”

Чем более она известная, длительное время находится на рынке, имеет обширный каталог, тем больше вероятности, что люк скрытого монтажа прослужит долгие годы, и будет эффективно выполнять поставленные перед ним задачи.

Крепление ревизионного люка длинными шурупами

крепление ревизионного люка

Монтаж люка невидимки под плитку в малозаметном месте (за унитазом, под ванной, в плохо просматриваемом углу), на гипсокартоне, можно выполнить с помощью длинных шурупов. Сделаем это следующим образом.

  • На этапе сборки каркаса из металлических профилей под гипсокартон, устанавливаем дополнительные перемычки в месте планируемого ревизионного люка, на которые впоследствии он ляжет. Прикручивая гипсовые панели на каркас, в определенном месте оставляем проем таким образом, чтобы профили для установки дверцы остались открытыми и доступными для выполнения крепежа.
  • Из гипсокартона вырезаем дверцу, которая будет меньше оставленного проема на 2-3 миллиметра с каждой стороны, то есть на толщину шва плитки. Забегая вперед отметим, что размер скрытого люка должен быть таковым, чтобы на него наклеилась целая плитка или несколько плиток, без подрезки, чтобы органично влиться в общий порядок рядов. Легче всего добиться такого результата, если предварительно разметить схему укладки декоративной плитки на стену.
  • Примеряем вырезанный фрагмент к проему. Если с размерами всё в порядке, подготавливаем кафель. Примеряем его к дверце и делаем на поверхности чертеж, согласно которому будут просверлены отверстия для крепежных шурупов – они должны попасть в металлические профили каркаса. Если смотровое окно небольшое, а его расположение предполагает подрезку плитки, обрезаем ее точно по размеру дверцы при помощи плиткореза или болгарки. Размечаем крепежные отверстия.
  • При помощи дрели аккуратно высверливаем отверстия. Их необходимо делать в 2 этапа: сначала просверливаем насквозь отверстие для тела самореза, а потом его немного рассверливаем под больший диаметр – чтобы спрятать головку шурупа. Замачиваем керамику на 7-10 минут в воде. Затем наносим на нее клеевую смесь, распределяя ее при помощи гребешка и склеиваем с основанием. Тщательно удаляем остатки клея с торцов – они должны быть чистыми.
  • После высыхания клея прикладываем готовую конструкцию в подготовленный, очищенный от остатков раствора проем и наживляем саморезы. Сначала аккуратно прокрутим их через гипсокартонное основание, а потом уже вкрутим в профиль. Убедившись, что люк занял свое место, зажимаем крепеж.

Работа выполнена. Осталось затереть швы – но об этом немного позже, так как эта процедура одинакова для всех типов установки ревизионных люков под плитку. Аналогичный порядок изготовления дверцы из фанеры или OSB плиты – в зависимости от того, что стало основанием для декоративного слоя.

Плитка

96 votes

+

Голос за!

Голос против!

Обустройство люка невидимки помогает сделать внешний вид ванной комнаты более привлекательным. Именно в люке скрываются все коммуникационные элементы ванной. Покупка люка в ванную комнату — процесс дорогостоящий, и не каждый в силе себе его позволить. А вот изготовление люка своими руками обходится гораздо дешевле, хотя требует немалых усилий и времени. О том как сделать люк под плитку и о том, как установить люк под плитку рассмотрим далее.

Оглавление:

  1. Люки под плитку: особенности, назначение и преимущества установки
  2. Разновидности и фото люков под плитку
  3. Изготовление скрытого люка под плитку своими руками
  4. Монтаж люка под плитку: технология и инструкция

Люки под плитку: особенности, назначение и преимущества установки

Основной функцией сантехнического люка невидимки является скрытие всех коммуникаций, находящихся в помещении и обеспечение свободного доступа к ним в любое время.

Главное преимущество люка под плитку, его незаметность на фоне основного интерьера. Кроме того, они совмещают в себе качества функциональности и простоты.

Среди преимуществ установки люков под плитку следует выделить:

  • полную гармонию с интерьером помещения;
  • сохранение целостности облицовки;
  • наличие прочных дверей позволяет использовать разного рода отделочные материалы, в том числе и плитку;
  • незаметность;
  • длительность эксплуатации;
  • простота установки и сооружения;
  • высокий уровень надежности;
  • обеспечение свободного доступа к оборудованию коммуникационных систем.

Разновидности и фото люков под плитку

Существует несколько разновидностей люков под плитку:

1. Люки под плитку сдвижного типа.

Данный вариант люка состоит из:

  • рамы;
  • дверцы;
  • замка;
  • наружного отделочного слоя;
  • петель, которые соединяют его со стеной;
  • регулировочных механизмов.

В качестве основного элемента люка выступает рамный механизм, для изготовления которого используется трубчатая сталь или алюминий. Чаще всего используется алюминий, так как он отличается устойчивостью перед коррозией, однако, в случаях, когда люк должен выдерживать большие нагрузки, необходимо его изготовить из стали.

Дверцы, чаще всего изготавливаются из таких же материалов, как и рама. Верхняя ее часть отделывается с помощью влагоустойчивого гипсоволокна или гипсокартона. А на него наносятся отделочные материалы. Периметр дверцы оснащен изоляционным материалом, предотвращающим попадание в люк влаги или воздуха. Кроме того, его наличие обеспечивает защиту внутренней части люка от появления плесени, пыли или грибка.

Сдвижной вариант люка отличается от других его вариаций наличием трехзвенной конструкции петель. Таким образом, обеспечивается фронтальное и боковое открытие дверей. Петли позволят регулировать положение двери в двух вариациях.

Немаловажный элемент — наличие нажимного замка, с помощью которого дверца открывается очень просто и без приложения особых усилий.

Использование раздвижных люков рекомендовано в том случае, если его установка производится в небольшом помещении. Такой тип люка отлично подходит для отделки с помощью кафеля, керамогранита, мозаики и других отделочных материалов. При необходимости в обеспечении свободного доступа к коммуникационной системе, используется данный тип люка. Открывание такого типа люка производится с помощью минимального вытягивания дверцы и отвода ее в сторону. Установка данного люка производится в поверхности вертикальных стеновых перегородок, пеноблоков, стен из гипсокартона, бетона и т.д.

Такие конструкции отлично подходят как для жилых и общественных помещений, так и для установки снаружи зданий. Существует два варианта сдвижных люков:

  • люки, которые открываются ручкой присоской, устанавливаются в случае отделки помещения материалами, им;
  • люки, кликового типа — используются при отделке с помощью мозаики, плитки с рельефной или матовой поверхностью, для открывания такого типа дверцы не нужна кликовая ручка, она открывается одним нажатием, для того, чтобы закрыть данную дверцу необходимо обеспечить ее заведение характерным щелчком.

2. Распашной тип люка — данный вариант отличается особой популярностью, так как его конструкция самая простая и напоминает обычные распашные дверцы. Такие люки применяют в случае отделки стен в ванной или санузле полуматовой или гладкой плиткой. Ревизионные люки под плитку распашного типа имеют колоссальные преимущества перед другими разновидностями люков. Именно такой вид люка наиболее незаметен после его установки. Плитка устанавливается непосредственно на поверхность дверцы.

Данный тип люков широко распространен для скрытия счетчиков на воду, терморегуляторов, фильтров, сифонов и т.д. Кроме того, такой люк станет отличным местом для обустройства сейфа или потайной полки.

Конструктивные особенности такого люка включают такие элементы:

  • сварную раму;
  • дверную раму;
  • плиту из гипсоволокна;
  • отверстия для установки дюбелей и саморезов;
  • петли, соединяющие конструкцию наружной рамы с дверцей.

Кроме того, для фиксации люка в определенном положении он оснащается специальными замочными защелками.

3. Люки под плитку нажимные отличаются высокими характеристиками грузоподъемности. С помощью фронтального открывания двери удается предотвратить механические повреждения отделочного материала, в нашем случае, плитки.

В соотношении с техническими конструктивными особенностями такие люки состоят из:

  • стальной рамы, закрепляемой в проеме с помощью саморезов;
  • рамы для дверцы, которая отделана гипсоволокном;
  • двухзвенной петли, которая регулирует открывание дверцы в разных положениях;
  • запорных механизмов.

С помощью петель такой тип люка открывается одним нажатием. Дверца как бы вытягивается из стены, тем самым обеспечивая незаметность люка на ней. Петли сконструированы таким образом, чтобы обеспечить отделку двери любыми из материалов, в том числе и плиткой. Данный тип открывания дверцы является самым безопасным из всех вышеперечисленных.

В соотношении с местом расположения люков они бывают:

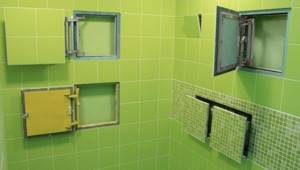

  • настенными — самый популярный вариант, доступ до которого обеспечивается проще всего;
  • люки напольные под плитку более сложны в обустройстве и эксплуатации;

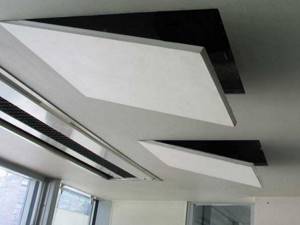

  • потолочные — применяют крайне редко, хотя их обустройство также возможно.

Размеры люков под плитку напрямую зависят от его внутреннего наполнения, количества коммуникаций и предметов, которые планируется в нем разместить.

Изготовление скрытого люка под плитку своими руками

Для выполнения данной работы потребуется немало времени и сил, при отсутствии навыков в изготовлении подобного рода устройств рекомендуем выполнять работы минимум вдвоем.

Самый простой способ сооружения ревизионного люка — использование мебельной фурнитуры, которая переделывается под запорный механизм самого люка. Из системы понадобится наличие навесов и системы нажима, с помощью которой обеспечится легкое открывание люка.

Для изготовления дверцы потребуется гипсокартон или гипсоволокно с влагоустойчивыми характеристиками. Если планируется в дальнейшем отделать поверхность плиткой, то лучше выбрать вариант гипсоволокна. Именно этот материал отличается более высокой адгезией с плиточным клеем, а соответственно и с самой плиткой.

Сборка люка производится непосредственно на месте выполнения работ, так как эта процедура требует проведения тщательных замеров и корректировки по ходу выполнения всех инструкций.

Для начала нужно определиться с размером люка сантехнического под плитку. При выборе размера следует учесть тот факт, что люк нужно делать как можно меньше. Так как обустройство большой конструкции не имеет никакого смысла.

Размер люка напрямую зависит от типа коммуникаций, к которым требуется доступ. Например, если планируется обустроить люк, для обслуживания счетчика на воду, то для этих целей вполне достаточно площади в одну стандартную кафельную плитку, размером в 10х10 см.

Если необходимо проверять коммуникации в виде сифона, труб и так далее, то размер люка необходимо увеличить до такого размера, чтобы обеспечить беспрепятственный доступ до них.

После определения оптимального размера люка начинается непосредственная работа над его созданием. Проще всего начинать с изготовления рамы, которая будет находиться внутри люка. Ее изготовление — это достаточно простой процесс, который требует внимательности в проведении замеров. Рама изготавливается из стальных или алюминиевых уголков и профилей. Чтобы их соединить потребуется сварочный аппарат и опыт работы с ним.

Далее готовая конструкция устанавливается в нишу и фиксируется в ней с помощью саморезов. Следующий этап предполагает изготовление дверцы, для каркаса которой достаточно применить ОСП, обшиваемые гипсоволокном или гипсокартоном.

Дверца должна иметь такие же размеры, как и люк.

Совет: Выбирайте размеры дверцы с учетом того, что на ней должны поместиться целые плитки, со стыками между ними. То есть, дверца должна быть рассчитана на одну, две, четыре, шесть плиток.

Используя ОСП, старайтесь выбирать материал с высокой плотностью и толщиной минимум в 12 см, так как плитка требует определенной жесткости для ее фиксации на поверхности.

После изготовления дверцы следует процесс крепления к ней навесов, на которых она будет держаться. Учтите, что такой люк устанавливается на одном расстоянии со стеной, он не может быть в нее углублен, так как нарушится целостный внешний вид стены.

Учтите, что упор дверцы должен отличаться максимальной жесткостью. После монтажа дверцы и запорных механизмов начинается процедура укладки плитки. Первая плитка укладывается непосредственно снизу дверцы. Позаботьтесь о тщательном расчете вертикальных и горизонтальных рядов плитки. Для этих целей желательно использовать лазерный уровень. Не следует проводить затирку швов между плиткой, уложенной на дверце. Именно в этом и будет состоять ее единственное отличие от общего интерьера.

Изготовление люка под плитку своими руками будет выполнено качественно лишь в том случае, если будут выполнены все вышеперечисленные условия.

Монтаж люка под плитку: технология и инструкция

Существует несколько этапов установки люка под плитку:

1. Подготовка проема.

Проем под люк должен быть очищен от пыли и грязи, а его размеры должны в точности совпадать с параметрами самого люка.

2. Монтажные работы.

Установите люк в ранее подготовленную поверхность проема таким образом, чтобы обеспечить совпадение плоскости дверцы со стеной, на которой будет располагаться плитка.

Учтите, во время монтажа универсального люка имеющего пружинные замки, следует выдвинуть люк на два, три миллиметра выше стены. Таким образом, после нажатия люка обеспечится герметичность его прилегания.

3. Фиксация люка.

Этот процесс требует закрепления люка в стене дюбелями и саморезами.

Совет: Перед тем как закрепить люк, несколько раз проверьте его ровность, чтобы избежать порчи внешнего вида стены.

Если рама изготовлена из стали, то в нее вкладываются элементы в виде деревянных брусков, которые обеспечивают прочное соединение и фиксацию люка.

Далее проводится регулировка дверцы специальными механизмами, которые предусмотрены для ее открывания. На боковые участки рам устанавливаются специального рода заглушки, улучшающие привлекательность его внешнего вида.

4. Отделка люка с помощью кафеля.

На петельных участках разрешается выступ плитки, максимум на 4,5 см. На других же участках допускается выступ плитки за пределы дверцы максимум на 30%.

Совет: Чтобы обеспечить максимальное сцепление между плиткой и поверхностью дверцы, рекомендуется перед нанесением клея обработать дверцу грунтовкой. Учтите, что клей для плитки должен быть высокого качества, при желании возможен вариант применения жидких гвоздей.

Запрещается наклейка плитки на дверцу люка плиточным клеем на цементной основе, так как из-за высокого веса конструкции, существует риск деформации дверцы.

Для того, чтобы обеспечить ровные стыки между плитками в них устанавливаются крестики. Только после того как клей высохнет, они убираются со швов, а дверца открывается с помощью нажатия.

Для обеспечения звукоизоляции и герметизации дверцы следует по периметру дверцы наклеить малярную ленту. Зазор обрабатывается герметиком, после высыхания которого снимается малярная лента.

Совет: Герметик должен быть на силиконовой основе.

Учтите, если люк имеет нажимную основу, то герметиком заполняется не все пространство, а лишь шов на 3-4 мм. Герметик ни в коем случае не должен попасть под плитку, в противном случае, возникнут проблемы с открыванием дверцы.

Используя эластичный шпатель избавьтесь от излишков силикона. Удалите ленту после высыхания герметика. По истечении 48 часов, произведите обрезку шва под углом в сорок пять градусов.

Совет: Чтобы облегчить открывание люка в процессе его эксплуатации, следует обрезать плитку, находящуюся на стене, а не на дверце.

Люки под плитку видео:

Крепление ревизионного люка при помощи дюбелей

Если ниша для прокладки коммуникаций прорезана непосредственно в стене, и ревизионный люк под плитку будет монтироваться непосредственно на оштукатуренную стену, сделаем следующее.

  • Из имеющегося под рукой материала: фанера, плита OSB или влагостойкий гипсокартон, вырезаем дверку, которая перекроет нишу таким образом, чтобы по углам можно было просверлить отверстия для крепежа.
  • Углубляем дверцу в стену таким образом, чтобы при монтаже наклеенные на нее фрагменты декора оказались на одном уровне с остальным слоем декора.
  • Как в предыдущем методе размечаем плитку и сверлим отверстия с учетом того, чтобы спрятать головки саморезов.
  • Наклеиваем плитку на дверку и даем высохнуть. После этого просверливаем крепежные отверстия насквозь, через основание.
  • Прикладываем конструкцию на место установки, выравниваем и намечаем на стене места для крепления.
  • Просверливаем победитовым сверлом отверстия диаметром, который соответствует размеру дюбеля. Берем пластмассовый дюбель без шляпки (который входит в отверстие заподлицо) и забиваем его на место.
  • Через крепежные отверстия крепим люк на свое место.

Люк под плитку на пол лучше всего устанавливать именно этим способом, так как только в этом случае устройство надежно фиксируется, не разболтается и не сдвинется, если по нему будут ходить.

Изготовление фасадной плитки своими руками

Установка люка на гипсокартонные плиты

На этом примере мы расскажем, как устанавливают люк в ванной комнате профессиональные строители. Исходные данные – короб с трубами и арматурой полностью зашит, на внешних поверхностях гипсокартонных плит нарисовано месторасположение кранов и измерительных приборов, указана примерная величина люка.

Инструменты для монтажа люка

Люк, который будет установлен

Для удобства монтажа можно отсоединить дверцу от рамы

Шаг 1. Сделайте разметку плитки по всем стенам ванной комнаты, принимайте во внимание общие правила укладки.

Шаг 2. Начните отделывать стену, примыкающую к коробу с инженерными коммуникациями. При необходимости немного корректируйте положение плиток, это не повлияет на окончательное качество отделки ванной комнаты.

Шаг 3. Перенесите разметку на короб, точно определитесь с месторасположением и размерами люка.

Шаг 4. Вырежьте в гипсокартоне отверстие под нужный размер. Для облегчения работ вначале можно использовать болгаркой с диском по металлу, как только появится прорезь достаточной дины, пользуйтесь ножовкой с мелкими зубьями. Обращайте внимание, чтобы во время проделывания отверстия не повреждался установленный для монтажа гипсокартона металлический каркас.

Шаг 5. По периметру отверстия зафиксируйте дополнительный профиль для крепления каркаса люка. Он прикручивается саморезами к уже смонтированному каркасу для гипсокартонных плит. Сделать это несложно, алгоритм фиксации дополнительных профилей обыкновенный.

Шаг 6. Просверлите в раме люка отверстия для ее фиксации на установленных профилях.

Отверстия в раме (заводские)

Шаг 7. Установите люк на место, откройте дверку. При помощи уровня проверьте положение конструкции, при необходимости поправьте ее с помощью маленьких клиньев. Зафиксируйте люк в нужном положении.

Устанавливаем раму в проем

Шаг 8. Прикрутите каркас к металлическим профилям саморезами соответствующей длины. Еще раз проверьте положение конструкции.

Фиксируем раму саморезами

Шаг 9. С помощью специальных винтов на завесах точно отрегулируйте положение дверки, добейтесь плавного открывания и одинакового зазора по периметру.

Если дверца была демонтирована, самое время поставить ее на место и отрегулировать

Проверяем работу дверцы люка

Шаг 10. Закройте крышку люка и начинайте обкладывать короб керамической плиткой. После застывания клея швы по периметру отделайте силиконом в цвет замазки. Силикон высох – прорежьте его на всю глубину. Как это делается, мы рассказывали выше.

Установка с помощью магнитов

установка с помощью магнитов

Люк на магнитах под плитку своими руками сделать достаточно просто. Единственное, чем такой способ фиксации отличается от предыдущих способов – это тем, что вместо сверления отверстий для саморезов на дверцу, как Вы уже сами догадались, приклеиваются магниты.

Подробнее о том, как правильно делается сверление кафельной плитки.

По размерам ниши вырезается лючок, облицовывается кафелем и устанавливается на место. По краям проема клеятся ответные части магнитов, или попросту металлические пластинки, которые при закрывании плотно смыкаются с магнитами дверцы.

Такой способ не обеспечивает полной неподвижности и устройство может под своим весом смещаться вниз. Одна маленькая хитрость поможет избежать подобных проблем. При монтаже, на нижнюю кромку проема (это верхний торец плитки, расположенной под ревизионным окном) достаточно при помощи клеевой смеси закрепить фрагмент крестика для швов, с помощью которого регулируется величина зазора. Дверца будет опираться на него и не нарушит общего порядка рядов облицовки.

Открывать такой люк можно при помощи присоски или декоративной ручки, закрепленной на поверхности (такой вариант можно рассматривать, если поверхность шероховатая, и присоска к ней не прилипает). Таким же способом можно устанавливать и люк для пола под плитку, но только при условии, что по нему не будут ходить.

Функции

Люк для ванной – специальное устройство, которое устанавливают в стенку гипсокартонного короба, маскирующего трубы, приборы учета расхода воды, вентили и другое сантехнического оборудования. Он представляет собой небольшую дверку, открывая которую можно быстро получить доступ к коммуникациям, не нарушая целостности отделки. После установки на люк приклеивают керамическую плитку, обои или покрывают краской в тон стенам ванной комнаты, чтобы сохранить целостность интерьера. Это механизм используют, чтобы:

  1. Всегда иметь доступ к приборам учета горячей и холодной воды для снятия показателей с счетчиков и контроля за их работой.


    Легкий доступ к датчикам и трубам

  2. Оперативно устранить своими руками причины протечек и поломок в канализационной или водопроводной системе ванной комнаты.
  3. Организовать компактное, не бросающееся в глаза место для хранения бытовой химии, медикаментов или других хозяйственных нужд.
  4. Получить доступ к сифону под ванной его для прочистки и обслуживания.

Важно! Люки изготавливают из стали, пластика или дерева, обработанного антисептическим и влагоотталкивающим составом. Чтобы дверка оставалась незаметной и сливалась со стеной, на нее приклеивают керамическую плитку или другой материал, используемый для отделки помещения.

Затирка швов

Швы затираются гипсовой затиркой. За исключением тех, которые расположены по периметру дверцы. Их заделывают силиконовым герметиком, цвет которого подбирается под цвет затирки. Шов заполняется силиконом, а после полного высыхания подрезается ножом под углом 45 градусов.
Как Вы уже смогли заметить, ничего сложного в том, чтобы самостоятельно изготовить и установить ревизионный люк нет. Нужно немного опыта, полезные советы и информация (их Вы всегда можете найти на нашем сайте), а самое главное – желание. И тогда всё у Вас получится.

Как сделать люк

Заводской ревизионный люк

Итак, если вопрос о необходимости установки ревизионного люка довольно очевиден, то многие аспекты монтажа могут быть непонятными.

Вариант лючка

Прежде всего, стоит отметить, что здесь можно пойти двумя путями:

  • Использовать готовый заводской вариант.
  • Смонтировать сантехнический люк самостоятельно.

Устройство нажимного люка

Каждый из вариантов имеет место и решать необходимо по ситуации. Дело в том, что заводские люки имеют стандартные параметры, а уместно это может быть не всегда. Например, можно не найти достаточно большого люка или прибегнуть к самостоятельному монтажу в целях экономии. Как бы там ни было, оба варианта требуют отдельного рассмотрения.

Инструменты и материалы

Такие люки можно купить в магазине. Все что вам нужно будет сделать: собрать конструкцию, установить ее в нужное место и выполнить облицовку. Но для умельцев, которые не хотят переплачивать, есть хорошая новость: такой люк можно сделать самостоятельно. Чтобы воплотить эту идею в жизнь, вам понадобятся такие инструменты:

  • мебельные навесы;
  • брус из дерева 50×50 мм;
  • влагостойкий гипсокартон или влагостойкая фанера;
  • пуш-механизм для дверей;
  • клей ПВА строительный;
  • армированная сетка из капрона;
  • облицовочный материал (плитка или кафель);
  • клей на плитку;
  • дрель и шуруповерт;
  • карандаш и рулетка;
  • саморезы;
  • электролобзик или пила;
  • отвертка.

Подбор аксессуаров по габаритам

По форме обычно изделия бывают квадратными или прямоугольными. Однако при необходимости доступен заказ модели любой нужной конфигурации.

Минимальные размеры люка под ванну 100х100 мм. Однако такой вариант откроет доступ лишь к проборам учета.

Наибольшие габариты могут достигать значений 1800х2000 мм, однако этот вариант подойдет для крупных узлов сантехнического типа, поскольку ремонт будут осуществлять несколько человек с заменой, например, центральных труб.

Монтировать люк можно в проем при помощи клея или саморезов. Выбирая конкретные размеры, следует учитывать размерные показатели самой ниши. Когда она уже обустроена, ее остается только правильно замерить.

На более ранних этапах при отсутствии ниши целесообразно проектировать ее по стандартным размерам. Так вы исключите проблему поиска нужной модели.

При этом необходимо уточнить и величину керамической плитки, поскольку эксперты рекомендуют крепить на дверце целое число плит без необходимости подрезки.

Требования к смотровому устройству

Ревизионный люк – «невидимка» в ванной, независимо от конструкции, должен отвечать следующим требованиям:

  • функциональность – размеры и формат люка должны обеспечивать возможность обслуживания скрытого за перегородкой оборудования;
  • прочность и жёсткость – для длительной безотказной эксплуатации и сохранности уложенной на него керамики;
  • герметичность – с целью защиты скрытых коммуникаций и устройств от открытого контакта с водой в ванной;
  • тепло- и звукоизоляция створки – для исключения образования конденсата на наружной поверхности дверцы и снижения шума от движения воды (в канализационном стояке);
  • эстетичность – скрытость в закрытом положении и обустроенность внутренних поверхностей.

Ревизионный люк – «невидимка» в ванной
Ревизионный люк невидимка обеспечивает быстрый доступ к инженерным коммуникациям

Несоответствие даже одному из перечисленных требований приведёт к потере эстетичности облицовки ванной и проблемам с техническим состоянием скрытого оборудования.

Монтаж

Установить сантехнические дверцы для ванной и туалета можно своими руками. Достаточно приложить немного усилий и точно следовать инструкциям изготовителя. Приведём приблизительную схему монтажа, разбитую на несколько этапов.

  1. Подготовительные работы. Для начала обустраивают сантехнический шкаф. Обычно это делают в месте установки счётчиков. На этот шкаф нужно установить раму для крепления декоративного люка. Если основой короба является гипсокартон, рама крепится саморезами к коробу. В случае, когда шкаф оборудуют в кирпичной или бетонной нише, рама крепится дюбель-гвоздями, зазоры между рамой и стеной устраняют монтажной пеной. Обратите внимание, что при использовании монтажной пены дверцу отсоединяют от рамы на 24 часа, именно столько нужно для застывания герметика. Затем люк устанавливают на место, проводится отладка запорного механизма и петель.
  2. Облицовка. Отделку сантехнических люков проводят одновременно с облицовкой стен. При этом стоит учитывать соотношение размеров дверцы и плитки. Обычно используется кратное количество плиток, или люк закрывается одним декоративным элементом. Чтобы обеспечить надёжное сцепление дверцы с плиткой потребуется предварительно прогрунтовать поверхность. Чтобы приклеить плитку используют жидкие гвозди. Для качественной фиксации клей наносится на 50% площади сцепляемых поверхностей. Клеящий состав не должен заполнять пространство между рамой и дверцей. После облицовки потребуется несколько часов для застывания клея, после этого можно приступать к следующему этапу работ.
  3. Финишная отделка. В отличие от остальных стен сантехнические люки не затирают. Края дверцы оклеивают сантехническим скотчем, оставляя небольшой промежуток. Оставленное свободное пространство заполняют силиконовым герметиком, одновременно выравнивая нанесённый слой. Затем скотч снимают и оставляют герметик на двое суток до полного высыхания. После этого делают надрез по периметру строительным ножом.

Где устанавливают люки

Модели могут быть не только настенными, но потолочными, напольными. Потолочный вариант подойдет для того, чтобы прикрыть вентиляционные системы. Их ставят на подвесные конструкции, а поэтому они должны весить мало. Изделия металлического типа лучше не покупать. У таких люков дверца прочная, оснащается надежным механизмом запирания.


  • Штанга для ванной — советы по правильному выбору, установке и регулировке современных штанг (100 фото)

  • Стекло для ванной: преимущества использования, основные недостатки и рекомендации по выбору стеклянных элементов для ванной (125 фото)

  • Разводка в ванной — 115 фото проектирования, подбор лучших схем и оптимальных идей размещения

Напольные конструкции отличаются высокой механической прочностью, они должны выдерживать высокие нагрузки. Для их изготовления берут прочный материал.

Плюсом будет оснащенность дополнительными ребрами жесткости, фиксаторами и амортизаторами. Повышенное внимание уделяется качеству уплотнителей.

Откидной вариант

Используется в ситуациях, когда открыть дверцу или сдвинуть невозможно. Поэтому дверь откидывается книзу, а затем полностью вынимается из проема.

Люк является простым приспособлением, которое позволяет замаскировать коммуникации в ванной комнате, не закрывая доступ к ним. Выбор конкретной модели зависит не только от размеров помещения, его проектировки, но и особенностей дизайна.

Рейтинг
( 2 оценки, среднее 5 из 5 )
Понравилась статья? Поделиться с друзьями:
