Что такое инсталляция для унитаза

От некоторой роскоши в сантехнике дизайнеры вернулись к аскетизму и простоте. Инсталляцией называется специальная несущая конструкция, которая удерживает вес унитаза, смывного бачка и сопутствующей арматуры. За счет того, что между сантехническим прибором и полом помещения образован зазор, он как бы «висит» в воздухе, производя впечатление легкой, изящной конструкции. А вся разводка и бачок скрыты, не бросаются в глаза за фальшпанелью.

Как и любое новшество, подвесной унитаз тут же разделил пользователей на горячих поклонников и противников. Стандартные модели тоже имеют полное право на существование, ведь они:

• надежно закреплены к полу
• полностью выполняют свою основную функцию — удовлетворение естественных потребностей человека

Унитаз с инсталляцией обязательно потребует сооружения специальной перегородки — иначе будут видны все трубы и подключения. Но зато такое решение выглядит гораздо привлекательнее традиционного. Секрет скрывается в визуальном восприятии: у обычной сантехники бачок выглядит как естественное продолжение чаши, увеличивая ее в размерах (что на самом деле не так). Подвесной же вариант оставляет на виду только сам прибор. К тому же его проще вписать в любой интерьер — вот что такое инсталляция для унитаза.

Кнопку для слива воды часто делают комбинированной: для полного опорожнения смывного бачка и экономичного, только наполовину. Врезанная в перегородку крупная панель управления станет отличным решением для отдельного санузла или совмещенного. А водопровод и стояк канализации размещены с другой стороны — не нужно беспокоиться о специальных коробах, кожухах, чтобы скрыть их от посторонних глаз.

Еще одно важное преимущество заключается в том, что рисунок пола можно выполнить мозаичным, однородным по всей площади. И проводить уборку примыкающих участков теперь гораздо легче. В качестве дополнительного достоинства приводят тот факт, что такое крепление чаши не препятствует устройству теплого пола по всему помещению.

Что это такое

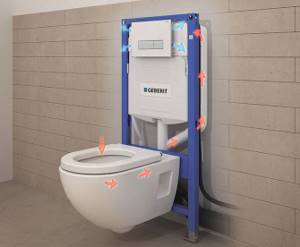

Если говорят об инсталляции унитаза, то под этим термином подразумевается специальная конструкция, которая используется для скрытого монтажа навесного унитаза. У подобного оборудования на виду остаётся сам санитарно-технический прибор, а все остальные детали (трубы, подводящие патрубки и бачок) маскируются в стене. Подвесные унитазы занимают минимальную площадь в санузле, поэтому такие приборы будут идеальным решением для небольших по площади туалетов.

Обратите внимание! Само приспособление «инсталляция» выполнено в виде металлической рамы, на которой надёжно закрепляется сливной бачок и всё остальное оборудование. При установке подобного санитарно-технического прибора, в санузле освобождается определённая полезная площадь. Сливной бачок здесь выполнен в виде широкого и плоского резервуара, что позволяет использовать для монтажа инсталляции ограниченное свободное пространство.

По конструктивным особенностям инсталляции могут быть рамочными или блочными. Последняя система считается самой простой, она закрепляется к поверхности стены при помощи анкеров, что позволяет передать несущей конструкции всю нагрузку от санитарно-технических приборов. В комплект такого устройства входят не только анкерные болты и металлический каркас, но и сливной бачок, соединения для водопроводных и канализационных труб.

Схема инсталляции

При установке подобной инсталляции, анкеры монтируют в четырёх точках: первые два болта вкручивают в стену, остальные в напольное покрытие. В данном случае монтаж навесного унитаза может проводиться на перегородки.

Габариты инсталляции

Один из самых важных параметров: он определяет, что именно потребуется купить для надежного закрепления чаши и арматуры, а также совместимость приобретаемой инсталляции с существующими техническими условиями. Например, узкая и высокая инсталляция не подойдет для широкой чаши, а блочную конструкцию не удастся применить в помещении с не несущими стенами.

Не стоит забывать и о дизайне: кому-то по вкусу аскетичные, предельно функциональные изделия с минимумом дополнений, строгие по форме, нейтрального белого цвета. А кого-то больше привлекают унитазы с максимальным уровнем комфорта, полностью прозрачные или в стиле ар-деко.

В любом случае перед выбором инсталляции необходимо знать высоту унитаза, ориентируясь на анатомические показатели тех, кто будет ею пользоваться. Данное требование должно стать основным. С ним стыкуется другой параметр: какой максимальный вес выдерживает инсталляция для унитаза. В среднем считается, что несущая рама рассчитана на вес до 500 кг, однако данный показатель варьируется в зависимости от конкретного случая.

Какой именно должна быть инсталляция для унитаза — низкой или повыше можно определить опытным путем: замерить высоту стула, ориентируясь на самого высокого и самого маленького члена семьи. Обычно это от 40 до 50 см (выше делать не имеет смысла). Важное уточнение: у сидящего на унитазе с инсталляцией стандартной ширины, ноги не должны болтаться в воздухе. Ориентироваться нужно на взрослых, так как дети растут.

Сколько конкретно нужно места для установки прибора, определяет исполнение сантехники. Существуют угловые решения, вполне компактные и функциональные. Еще один серьезный момент при выяснении вопроса сколько же нужно свободного пространства для унитаза с инсталляцией — схема размещения коммуникаций.

В существующих габаритах санузла придется привязываться к точкам подключения водопровода и канализации (чтобы не пришлось полностью переделывать всю магистраль). Другое дело — новый дом или возможность свободной перепланировки: в таком случае можно не озадачиваться, сколько места занимает инсталляция вместе с унитазом, какой она будет конструкции, а сосредоточиться исключительно на комфорте и дизайне.

Как выбирать инсталляцию

При планировании ремонта ванной комнаты необходимо заранее разобраться в устройстве и особенностях конструкций.

Подходящий вариант — приобретение в комплекте с унитазом. Элементы, купленные отдельно, должны быть совместимы между собой.

Для туалета

При монтаже инсталляции учитывают материалы, используемые в производстве сантехники:

• стекло;
• керамика;
• полимерные смеси;
• искусственный камень.

Керамические чаши считаются традиционным выбором, их чаще устанавливают. Сантехника обладает устойчивостью к чистящим средствам и долговечна.

Перед покупкой инсталляции и унитаза учитывают детали:

1. Тип стены под монтаж конструкции. Для крепления на несущей перегородке выбирают любую модель. Для установки на стене из хрупких материалов подходит рама с ножками.
2. Чаша, приобретенная отдельно от конструкции, все равно подойдет, потому что в раме предусмотрено несколько отверстий.
3. Звукоизолирующие прокладки обеспечат возможность не слышать шума воды, набирающейся в резервуар.
4. Клавишу слива лучше приобретать отдельно, т. к. можно выбирать любую на свой вкус.
5. Покупка запасных частей позволит легко их заменить при поломке.

Для раковины

Системы для умывальника отличаются способом монтажа и бывают:

1. Напольные — комплектуются фиксаторами крепежа к полу.
2. Настенные конфигурации устанавливаются на капитальной стене или жесткой перегородке.

Выделяются виды конструкций по типу смесителя:

• классическая предполагает монтаж раковины со встроенным смесителем;
• вариант размещения, когда углы установки располагаются сверху — рама нужна для настенного смесителя;
• инсталляция без деталей подключения устанавливается чаще, позволяет проводить монтаж в удобном месте.

Распространенные габариты рамы для раковины: высота 35-130 см, ширина 35-50 см, глубина — 7,5 см.

Инсталляция — система крепления

По типу инсталляции подразделяются на 2 большие группы:

• Блочные
• Рамные

Первый вариант предусматривает крепление в нише к несущей стене. Второй рассчитан на крепление к полу (в условиях слабых стен или перегородок в помещении) или к несущим конструкциям. Однозначно рекомендовать тот или другой вариант проблематично: они в одинаковой степени справятся с поставленной задачей. Разница между ними в типе крепления, на нее нужно обращать внимание (в зависимости от своей конкретной ситуации, типа помещения и конструкции стен).

По надежности оба варианта равноценны: несут вес до 500 кг, позволяют скрыть все коммуникации за фальшпанелью из гипсокартона или пластика.

Кроме озвученных, существуют компактные рамные решения, с помощью которых унитаз легко установить под окном или в углу — это тоже иногда бывает необходимо.

Настенный унитаз можно в равной степени закрепить блочным или рамным способом: все зависит от места установки и условий размещения чаши. Блочная инсталляция в качестве обязательного условия нуждается в креплении к несущей (капитальной) стене, рамную можно опереть и закрепить на полу.

Системы инсталляций для ванных комнат

Инсталляция рамной конструкции для каркасных стен из гипсокартона (Duofix от GEBERIT)

FRIATEC

FRIATEC Интегрированные системы инсталляций, основанные на профилях, позволяют установить сантехприборы в соответствии с дизайн-проектом (FRIATEC) GROHE Пониженные СИ для монтажа подвесной сантехники в консоли собирают из специальных универсальных рам VIEGA Компоновка СИ от разных производителей практически не отличается Для устойчивости и прочности конструкций блочные СИ обкладываются кирпичом Встраиваемые бачки используются только для монтажа напольных приставных унитазов (GEBERIT)

Доступ к элементам бачка осуществляется через панель управления (отверстие для клавиши смыва) Инсталляция для подвесного унитаза (IDO) GEBERIT

Два самых критичных для качества СИ элемента- клапан наполнения бачка и система слива У пониженных инсталляций крышка унитаза в открытом положении перекрывает фронтальную клавишу В моделях типа 980 от SANIT предусмотрено верхнее расположение клавиши

СИ выставляются на требуемую высоту относительно уровня чистого пола, закрепляются, после чего делается стяжка

Электронное управление с ИК-датчиком от GEBERIT «заботится» об автоматическом смыве в писсуаре

Пневматическая система смыва позволяет расположить клавишу в любом удобном месте, при любой толщине стены (GEBERIT)

Габариты рамной СИ (глубина 150мм) позволяют с целью экономии места выдолбить нишу в несущей стене. Однако следовало бы применить блочную СИ меньших размеров Инсталляция для писсуара от GEBERIT GROHE Для установки рамной СИ в углу ванной комнаты используют угловые кронштейны

Слово «инсталляция» имеет отношение не только к изобразительному искусству или виртуальному миру компьютеров. Так еще называют устройство для скрытого монтажа санитарно-технического оборудования, а именно раковин, унитазов, биде, душевых кабин и прочего.

Происхождение

Этимология термина «система инсталляций»(СИ) неизвестна, скорее всего, он возник в результате плохого перевода зарубежных каталогов. Существуют и другие обозначения того же понятия: системы модульного монтажа, монтажные модули (элементы), рамы для скрытого монтажа подвесного оборудования. Все они подразумевают одно: конструкцию, которая позволяет устойчиво закрепить и скрытно подключить любой сантехнический прибор к системам водоснабжения и канализации, как отдельно, так и в общей интегрированной системе. Иными словами, это рама (илиблок), на которой закреплена вся инженерная обвязка унитазов, биде, раковин и т.д., включая сливной бачок. Раму точно выставляют по высоте и жестко прикрепляют к полу, стене или каркасу стены, а затем зашивают плитными материалами и делают финишную отделку (облицовка плиткой или покраска). После этого на заранее вкрученные шпильки монтируют подвесную сантехнику. Таким образом, получается устойчивая компактная конструкция, способная выдержать вес техники и человека. Спомощью специальных профилей можно объединить несколько СИ, тогда каждая из них будет называться модулем.

В Россию СИ поставляют GEBERIT (Швейцария), FRIATEC, VIEGA, SANIT, GROHE (все- Германия) и IDO (Финляндия). Родоначальником же считается GEBERIT- фирма, известная у нас своими металлополимерными и полиэтиленовыми трубами и фитингами, которая выпускает СИ с 1950-х годов. Потребность в СИ возникла, когда появилась подвесная сантехника. Ее с помощью дюбелей крепили к несущей стене из кирпича, бетона или других прочных строительных материалов, а трубы размещали снаружи или в штробах (каналах), пробитых в стене. Поэтому либо трубы оставались на виду, либо сроки монтажа сантехники затягивались. Одно из главных преимуществ применения систем инсталляций- значительное сокращение времени обустройства ванной комнаты. Это достигается в результате широкого использования СИ в конструкции каркасных стен и перегородок.

Сегодня СИ- одно из популярнейших конструкторских и дизайнерских решений в проектировании санузлов. Спомощью такой конструкции удается убить многочисленных «зайцев»:

• надежно закрепить подвесную сантехнику вне зависимости от материала стен и перекрытий;
• сэкономить место (глубина конструкции- всего 15см);
• спрятать коммуникации за финишной отделкой (выигрыш для дизайнера);
• расширить диапазон планировочных решений санузлов;
• ускорить процесс монтажа (как уже было сказано), а значит, снизить стоимость ремонта.

Подвесная сантехника гармонично вписывается в любые интерьеры, при этом она еще и гигиеничнее традиционной. Подвесной унитаз или биде легче вымыть, а пол под ними всегда доступен для уборки. Следует также развеять опасения людей, считающих подвесную сантехнику недостаточно прочной. Производители заверяют нас, что подвесные унитаз и биде выдерживают нагрузку до 4000Н (400кг).

Конструкция

Конструкция СИ может быть рамной или блочной. Рамные инсталляции (или модули) представляют собой жесткие металлические универсальные рамы, на которых смонтирована необходимая сантехническая арматура (трубы, фитинги, запорные устройства) и индивидуальный для каждого сантехприбора крепеж. Все эти элементы скоординированы друг с другом так, чтобы обеспечить стандартные расстояния между патрубками, крепежными шпильками и нулевой отметкой. Блочная конструкция более проста и предназначена для монтажа только на несущие стены. Она состоит из крепежных элементов (пластин и анкерных болтов), сливного бачка (для унитаза) и водопроводной и канализационной арматуры.

По сфере применения все СИ делятся на две конструктивно различные группы. Первая предназначается для унитазов, вторая- для биде, писсуаров, раковин.

Инсталляционные рамы выпускаются для разных случаев монтажа сантехприборов:

• для монтажа к прочным несущим и капитальным стенам;
• для монтажа к облегченным перегородкам типа гипсокартонных;
• универсальные.

Для подвески унитазов к капитальным стенам могут использоваться инсталляции как блочной конструкции (не имеющие контакта с полом), так и рамные. Первые крепятся к стене анкерными болтами, которые и воспринимают на себя почти всю нагрузку. Такую конструкцию рекомендуют в основном для стен из полнотелого кирпича или бетона. Ее либо устанавливают в нише, либо обкладывают кирпичом или пенобетоном (для устойчивости сантехники). Блочные варианты выпускают почти все производители СИ, поскольку соответствующий вид монтажа очень популярен в Европе (многие застройщики планируют ниши под СИ заранее). Кроме того, и в блочных, и в рамных СИ применяются одни и те же бачки и комплектующие. Линейки блочных конструкций фирмы зачастую называют звучными именами: у GROHE это Dal-uniset, у GEBERIT- Kombifix, у FRIATEC- Friabloc, у VIEGA- серия Mono. Стоимость блока для подвесных унитазов колеблется, в зависимости от емкости бачка, системы слива (экономичный, старт-стоп и т.д.), в пределах от $120 до $300, а для биде, раковин или писсуаров- от $50 до $200.

Рамные инсталляции крепятся в двух точках к полу и в двух точках к стене, причем необязательно прямой. Угловые кронштейны позволят установить СИ в углу санузла. Система для монтажа в облегченные (ненесущие) стены делается усиленной и имеет несущую раму или специальные опоры для ослабления постоянной нагрузки на стену (такова модель Dal-Rapid S 37169 от GROHE). Чтобы СИ, предназначенные для капитальных стен, можно было установить на облегченных перегородках, их комплектуют дополнительно «лапами», как, например, в Friaplan от FRIATEC (за$25) или в Eco от VIEGA (за$6).

Архитекторам СИ позволяют реализовывать ранее недоступные планировочные решения. Спомощью таких систем можно размещать необходимый набор сантехники на функциональной перегородке, причем в любой комбинации и даже с обеих сторон перегородки. Все коммуникации проводятся внутри облегченной стенки и скрыты от глаз. Для монтажа таких перегородок фирмы-производители выпускают полный спектр комплектующих. Это и усиленные направляющие (профили специальной формы), и соединительные элементы, и комплекты крепежа, и даже гипсоволокнистые (гипсокартонные) листы, в которых в заводских условиях выполнены отверстия под трубы и крепежные шпильки. Однако такие профили и готовая обшивка дороги и редко применяются в частном жилье. Проще сформировать каркас самим, да и выпилить отверстия в гипсокартоне ничего не стоит.

Для формирования интерьеров ванных комнат наряду с системами инсталляций могут использоваться так называемые архитектурные модули. Они представляют собой предварительно смонтированные изделия, имеющие в плане форму треугольника, трапеции или прямоугольника, и позволяют быстро и с небольшими затратами создать планировку ванной комнаты. Архитектурные модули, как и блочные СИ, предлагаются почти всеми производителями (вкачестве примера приведем серию Dal-Rapid A фирмы GROHE).

СИ для подвесного унитаза включает в свою конструкцию смывной бачок- пластиковую емкость, в которой смонтирована арматура бачка. Именно бачок, его тепло- и звукоизоляция, надежный механизм слива являются основной особенностью СИ. Бачок «облачен» в теплоизоляцию, препятствующую образованию конденсата и играющую звукоизолирующую роль. Согласно европейским стандартам, звук при сливе должен быть не более 20дБ. Во избежание перелива воды при неисправности поплавка применяется дренаж через сливной клапан (диаметр- примерно 32мм). Это предотвращает протечку бака и потоп в жилище. Слив производится с помощью смывной клавиши, монтируемой на стене (посередине передней или верхней панели бачка). Через отверстие для кнопки обеспечивается легкий доступ к внутренностям бачка. При выходе из строя какого-либо компонента инсталляционной конструкции он легко заменяется через это отверстие. Так что ломать стену, за которой скрывается инсталляция, не требуется.

Примечательно, что существуют модули для монтажа подвесных унитазов на перегородках, не достающих до потолка (например, высотой 1200мм). Вэтом случае кнопка располагается над бачком, то есть в горизонтальной плоскости (с так называемым механизмом верхнего действия). Приведем в качестве примера модели Friaplan354006 от FRIATEC, IDO91338, SANIT995N.

Раковины, писсуары и биде могут иметь самые разнообразные размеры и требуют прямоточного подвода воды и слива в канализацию через сифон. Поэтому производители СИ создали универсальную конструкцию, которая позволяет подключать разные модели. Для этого требуется лишь переместить перекладины с установочными отверстиями на нужное расстояние друг от друга и переставить шпильки.

Условно к системам инсталляций можно отнести встраиваемые смывные бачки. Они либо крепятся к направляющим профилям при сухом строительстве (перегородки из гипсокартона), либо замуровываются в кирпичную или бетонную стену. Для замуровывания в стену некоторые модели бачков выпускаются со специально наклеенной сеткой, позволяющей раствору прочно удерживаться на их пластмассовом корпусе. Такие бачки не имеют жесткой металлической рамы и поэтому могут использоваться лишь для унитазов, устанавливаемых на полу. Встраиваемые бачки производят GEBERIT (модель110745, $120), FRIATEC (модель Friabloc352005, $88), SANIT (модель983, $94), GROHE и др. Главное достоинство таких изделий- малая толщина (всего 90мм), позволяющая располагать их очень компактно. Для удобства монтажа предусмотрена возможность подвода воды к бачку как сверху, так и сзади.

Все рамные СИ регулируются по высоте (до20см). Это очень удобно, поскольку позволяет устанавливать сантехприбор на необходимом расстоянии от чистового пола с помощью выдвигающихся ножек. Причем модуль монтируется на стадии «черновых» работ. Верхний край унитаза или биде должен располагаться на высоте 40-43см от уровня чистового пола, а раковины- на высоте 80-85 см. Подвесная сантехника крепится к инсталляции через стену (точнее, через слой гипсокартона и финишной отделки) посредством специальных шпилек, входящих в комплект поставки инсталляции. Существует два типоразмера расстояний между крепежными отверстиями подвесных унитазов и биде: 180 и 230мм. Необходимо заранее подобрать модель сантехприбора, чтобы знать это расстояние (в силу универсальности СИ, любой унитаз, биде подойдут). Для писсуаров и раковин таких ограничений нет- модельный ряд очень разнообразен и не устоялся, поэтому СИ позволяют расположить шпильки на любом расстоянии. Шпильки для крепления подвесной сантехники необходимо ввернуть до чистовой отделки, чтобы впоследствии не пришлось сверлить под них отверстия наугад, пытаясь попасть в резьбовое отверстие рамы. Не так давно СИ стали комплектовать резиновыми шайбами, нанизывающимися на шпильки между стеной и подвесной сантехникой, или использовать звукоизолирующую вставку из специального материала. Это позволяет избежать распространения звука по жестким строительным конструкциям и делает всю систему совсем бесшумной.

Некоторые модели инсталляций, например Dal-Rapid S от GROHE или серии Duofix от GEBERIT- $310, допускают регулировку положения бачка по высоте относительно унитаза. Это достигается за счет перемещения бачка по специальным перфорированным направляющим. Положение клавиши (вэтом случае тоже регулируемое) обычно выбирается так, чтобы крышка сиденья унитаза в открытом положении ее не закрывала. Но иногда установить полноценную по высоте инсталляцию невозможно из-за нехватки места. Для таких ситуаций выпускаются инсталляции пониженной высоты, например модель Dal-Rapid S 37165 от GROHE (стоимость- $200).

Все без исключения СИ комплектуются насадками для подключения к канализационным трубам диаметром 90 и 110мм и переходной муфтой для стыковки с сантехприбором. Всамой инсталляции используют трубу диаметром 90мм, чтобы создать заданный изгиб при минимальном радиусе. Для подключения раковин, биде и писсуаров к арматуре монтажной рамы требуется сифон, который, как правило, в комплект поставки не входит и продается отдельно.

Инсталляции регулируются по глубине- как правило, от 125 до 185мм. Это позволяет встраивать их в ниши или перегородки разной толщины. Для этих случаев фирмы-производители предлагают наборы специальных удлинителей. Отметим, что при использовании кнопок, связанных с механизмом бачка непосредственно, толщина стены, закрывающей инсталляцию, не должна превышать 60-70мм. Однако существуют кнопки с пневматической связью, в этом случае толщина обшивки или стены роли не играет.

Опции

Системы всех встроенных бачков имеют экономичный слив. Скажем, у моделей Tango или Twist (GEBERIT) кнопка состоит из двух частей. Нажав на одну из них, мы получаем экономичный слив, нажав на другую- полный. Унекоторых моделей вообще понятие «экономичный слив» достаточно растяжимо. Слив воды можно остановить в любой момент, нажав на кнопку повторно. Если этого не сделать, произойдет полный слив воды, имеющейся в бачке (от6 до9л).

Сантехприборы необязательно приобретать у того же производителя, что изготовил инсталляцию. Здесь все унифицировано. Единственное ограничение- кнопка для смывного бачка: она должна быть той же фирмы, что и сама инсталляция (встроенный смывной бачок). Производители инсталляций выпускают широкий спектр кнопок. Они различаются по дизайну, расцветке, материалу. Существуют кнопки в антивандальном исполнении (скажем, модель Tango от GEBERIT, сделанная из алюминия), а иногда к ним прилагается дополнительное устройство, препятствующее несанкционированному демонтажу. Кнопка приобретается отдельно от СИ, цена варьируется в пределах $20-60.

Стараясь предвидеть потребности покупателей, фирмы-производители принимают самые разные меры. Так, VIEGA, GROHE и GEBERIT выпускают инсталляции с увеличенным сечением профиля, из которого изготавливается рама. Такие инсталляции очень удобно монтировать в перегородки из гипсокартона (у Dal-Rapid L от GROHE сечение профиля- 5050мм, у GEBERIT- 4040мм, у VIEGA- 3050мм). Есть инсталляции, предназначенные для монтажа сантехники для инвалидов (модель для унитаза Friaplan 354020 от FRIATEC, цена- $367).

Сейчас многие стали включать в интерьер ванной комнаты писсуар, опровергая сложившееся мнение о нем как атрибуте только общественного туалета. Это вызвано исключительной гигиеничностью писсуара. Поэтому отдельного внимания заслуживают панели управления для этих сантехприборов. Писсуар не требует накопительной емкости (бачка). Это обстоятельство позволяет использовать для управления смывом электронику. Например, наряду с традиционным пневматическим смывом, используются панели управления на инфракрасных лучах (модель337020 от FRIATEC стоимостью $501 и др.) или же с дистанционным ультразвуковым датчиком движения (как у модели UR-80 от GEBERIT, от $460 в антивандальном исполнении). Смыв в этих моделях осуществляется после ухода посетителя из туалета. Самым простым устройством смыва писсуара является шаровой кран, который открывается и закрывается вручную.

Немалое значение для пользователя имеют гарантийные обязательства, предоставляемые производителем СИ. Некоторые фирмы устанавливают срок гарантии до 10лет, максимальный срок исчисляется 15годами.

Монтаж

Монтаж инсталляций достаточно прост и не требует дополнительной квалификации рабочих. Самое главное- беспрекословно следовать инструкции. Особое внимание следует обратить на инсталляции, прикрепляемые к стене с помощью специальных «лапок». «Лапки» необходимо расположить именно так, как указано в инструкции, иначе произойдет неправильное распределение нагрузки при использовании подвесной сантехники. Так что если вы доверили установку инсталляции непрофессионалам, советуем контролировать этот процесс лично.

Не менее важно правильно выставить СИ по высоте, то есть совместить метровую метку на раме с метровой меткой от уровня чистого пола на стене. Иначе подвесная сантехника может оказаться на полу.

После монтажа СИ сливное и выпускное отверстия закрывают специальными заглушками, входящими в комплект поставки. Если имеется встроенный бачок, отверстие для кнопки закрывают специальной накладкой, которая чуть меньше самой кнопки. Эта накладка защищает бачок от попадания внутрь него строительного мусора и позволит точно выполнить плиточные или отделочные работы и создать отверстие необходимых очертаний и размеров.

Как и всякая сантехника, СИ требует установки механического фильтра для очистки воды от мелких частиц грязи и ржавчины. Кроме того, следует аккуратно очистить элементы бачка от маслянистых пленок, которые могут появиться в первые же дни эксплуатации прибора (поскольку элементы инженерных сетей поставляются в смазке). Образование пленок приводит к изменению коэффициента трения на элементах управления сливом, что может вызвать залипание кнопки.

Для качественной отделки стен плиткой очень важно точно задать положение СИ относительно ее швов. Кнопка сливного бачка должна располагаться или по центру плитки, или по центру шва между плитками. Впротивном случае получится неприятная асимметрия. Поэтому СИ размещается строго по расчету с допуском 2мм, а укладку плитки начинают от кнопки.

Надеемся, что системы модульного монтажа помогут вам осуществить свои планы по ремонту, перепланировке и оформлению ванной комнаты.

Из чего состоит инсталляция

Конструкция, принимающая на себя вес подвешенной чаши вместе с сидящим на ней человеком, а также служащая для коммуникации подведенной водоразборной арматуры, должна быть прочной, жесткой и крепко крепиться к стене или полу. По сути инсталляция состоит из стальных элементов определенного сечения, образующих практически монолитное пространственное решение.

Практически все современные сантехнические приборы для туалетной комнаты оснащаются функцией двойного слива: это помогает рационально расходовать воду.

А еще инсталляция для приставного унитаза, является своеобразным переходником, в котором смонтированы бачок с системой смыва, выпуск канализации и арматура для подачи воды. Решение полностью готовое к монтажу, поэтому ничего дополнительно настраивать и подбирать не требуется. Именно поэтому тип крепления четко привязан к определенному виду унитаза. И важно заранее учесть все необходимые нюансы, чтобы избежать возможных ошибок.

Монтаж инсталляции на раковину

Правильное размещение и прочное крепление — главные правила при установке подвесной раковины, поэтому сначала с помощью линейки и карандаша определяется расположение системы.

Пошаговая инструкция по монтажу инсталляции:

1. Отмечается линия примыкания раковины к стене и проверяется уровнем. Карандашом фиксируются точки разметки для крепления.
2. Дрелью сверлятся отверстия в помеченных местах. Вставляются дюбеля, они практичны и надежны для крепления тяжелой сантехники.
3. Длинные шпильки устанавливаются по схеме в руководстве пользователя.
4. На раковину монтируется смеситель. Подсоединяются гибкие шланги.
5. Уплотняющая смазка, обеспечивающая прочность крепления наносится на заднюю поверхность раковины.
6. Поверх шпилек с уплотнительными вкладышами навешивается умывальник.
7. К раковине и канализации присоединяется сифон, а к трубам ХВС и ГВС — гибкие шланги.

После установки проверяется горизонталь по уровню. В конце работы необходимо удостовериться в ровном течении воды и удобном для использования расположении раковины.

Разновидности навесных унитазов

Вниманию потребителя предлагается достаточно разнообразный модельный ряд от ведущих производителей Grohe, Jika, Kludi, Geberit, Cersanit и других. Они отличаются формой, материалом, способом крепления, а также ценой.

Любителям нестандартных решений придется по вкусу унитаз подвесной квадратный: строгие формы, уникальный дизайн.

Выбор в пользу унитаза совмещенного с внутренней полочкой оправдан, если не хочется устанавливать специальные системы для снижения уровня брызг — антивсплеск. Отчасти такое решение помогает избежать попадания в сливное отверстие предметов (например, телефона или туалетной бумаги): они остаются на полке.

Подвесной унитаз, совмещенный с гигиеническим душем, по достоинству оценят дамы: по отзывам, такое устройство значительнее комфортнее, чем биде.

Круглый унитаз подвесной конструкции со специальным решением смыва создает не сплошной поток воды (как в обычных решениях), а двигающийся по спирали, что, в свою очередь, повышает эффективность и оставляет меньше загрязнений на стенках.

Сложности в работе с инсталляцией

Большинство проблем, с которыми обычно связывают подвесной унитаз, а также сложность его установки, можно свести к разумному минимуму, если тщательно следовать рекомендациям производителя и специалистов-сантехников.

Во-первых, до того, как начать любые работы по монтажу сантехники, необходимо иметь четкое представление (план) о месте установки, очередности действий, конкретной модели, типе инсталляции. Лучше потерять время, прорабатывая все возможные варианты ремонта в ванной комнате, включая замену унитаза, чем потом пытаться исправить допущенные на стадии проектирования ошибки.

Во-вторых, важно не только установить инсталляцию, но и добиться того, чтобы она правильно и четко работала.

Возможно, именно в силу некоторой сложности монтажа профессиональные сантехники часто рекомендуют надежную, оправданную классику: унитаз, крепящийся к полу, а не подвесной. Но у подвесных унитазов есть свои плюсы в характеристиках. Например, они создают гораздо меньший уровень шума. И внешне выглядят эстетичнее, воздушнее.

В последнее время появились компромиссные решения, позволяющие применить подвесной унитаз без инсталляции: считается, что они ничуть не хуже других. Также существует достаточно много людей, которые отдадут свой голос в пользу рамы или блока для крепления чаши.

Ответы специалиста на вопросы участников портала

Когда речь о сезонном режиме проживания, вопрос консервации сантехнического оборудования – один из важнейших факторов при его выборе.

mrmaximasУчастник FORUMHOUSE

Строю баню с санузлом, эксплуатация, как водится, сезонная, зимой баня промораживаемая. Встал вопрос выбора унитаза. Как его осушить на зиму и законсервировать, мне более-менее понятно. Но возникла шальная мысль, поставить вместо унитаза с баком, инсталляцию с подвесным. Есть ли опыт осушения инсталляций? Сливается ли из них вода до конца во время смыва? Или мысль моя далека от реалий?

Сергей Витрешко

Современная продукция компании не предназначена для эксплуатации в помещениях, где есть возможность возникновения отрицательной температуры. Поэтому даже если удастся осушить инсталляцию до конца, есть риск того, что вода останется в компонентах смывного бачка, таких как угловой кран, гибкая подводка, клапан заполнения или клапан смыва, что, соответственно, может привести к повреждению оборудования.

Также интересует проблема скрипа.

chicken-AУчастник FORUMHOUSE

У подвесных унитазов есть проблема – скрипят под нагрузкой веса человека. В этом убедился сам при посещении одного забугорного дома, где их установлено штуки четыре, причем довольно дорогих моделей. И скрипят все довольно громко. Возможно это результат ошибки монтажа? Или нужно заранее озаботиться установкой каких-то исключающих скрип прокладок?

Сергей Витрешко

Любые элементы для подвесной сантехники соответствуют европейским стандартам, которые допускают выдерживание максимальной нагрузки не менее 400 кг. Возникновение посторонних звуков обусловлено трением в месте соприкосновения унитаза с плиткой, если последняя уложена недостаточно ровно. Такой звук не имеет отношения к прочности крепления элементов для унитаза и является следствием неправильного монтажа унитаза. Чтобы исключить возможность возникновения подобных звуков, рекомендуем использовать звукоизолирующее уплотнение, устанавливающееся между унитазом и стеной.

И выбора модификации под сложные условия.

seriegaУчастник FORUMHOUSE

Посоветуйте, что выбрать по надежности крепления, удобству монтажа и бесшумности (комфортности) использования. Необходима инсталляция для подвесного унитаза. Цель: максимально сократить глубину блока подвесного унитаза с инсталляцией при том, что задняя стенка в 1/2 кирпича.

Надумал такие варианты:

• самонесущая (чтобы, вырезав кусок стены толщиной в 1/2 кирпича, вставить в нишу). Правда смущает, что у разных производителей разная глубина таких инсталляций (от 150 до 300 мм). Есть сомнения в устойчивости таких конструкций т. к. при использовании на крепления ножек будет приходить нехилый момент…
• приставить тонкую инсталляцию (толщиной 85-95 мм).
• блок с бачком, который вмуровать в перегородку (предварительно вырезав окно для него).​

Сергей Витрешко

Оптимальным решением в данном случае будет установить смывной бачок скрытого монтажа в сочетании с напольным унитазом, так как мы учитываем здесь минимальную толщину задней стенки (1/2 кирпича). Для такой толщины не рекомендуется использовать элементы для подвесной сантехники (инсталляции), потому что для их надежной установки требуется прочная стена.

Инсталляция или унитаз

Перед тем, как решить что выбрать — инсталляцию или унитаз, следует детально разобрать все преимущества и недостатки обоих вариантов. Стандартный напольный прибор привычен, удобен, достаточно прост в обслуживании, но занимает много места.

Настенное крепление выглядит более эстетично, но потребует серьезных финансовых затрат, а также на ближайшие 10-20 лет закроет все внутренности водоразборной арматуры, несущего каркаса от наблюдения. В случае непредвиденной ситуации доступ к ним будет закрыт. Взамен потребитель получает бесшумную, высокотехнологичную конструкцию.

Низкая инсталляция

В некоторых случаях необходима низкая инсталляция унитаза. Далее приведём примеры нескольких таких устройств.

GEBERIT OMEGA 12 111.030.00.1 монтируется перед поверхностью стены, в дальнейшем закрывается листами влагостойкого гипсокартона и отделочным слоем. Рама такого прибора имеет синий цвет, сливной бачок оснащён двумя кнопками для одинарного и двойного смыва. Ширина установки находится в пределах 50 сантиметров, высота рамы — 98 сантиметров. Монтаж санитарно-технических приборов здесь проводится на высоте до 20 сантиметров от уровня пола.

GEBERIT OMEGA 12 111.030.00.1

Прибор имеет механическую систему смыва. К унитазу подключается водопроводная труба с диаметром 0,5 дюйма, болты унитаза располагаются на расстоянии 18 или 23 сантиметра. В комплект поставки входят специальные крепежи для унитаза и фановый отвод с диаметром 9 сантиметров. Стоимость прибора — 13 680 рублей.

Следующая модель — Jacob Delafon E5504-NF, имеет достаточно прочную раму высотой 1,15 метра. Такая конструкция может выдержать вес в пределах 400 килограммов, положение ножки регулируется в пределах от уровня пола до 15 сантиметров. Металл инсталляции покрыт специальными веществами для защиты от коррозии. Небольшой полиэтиленовый сливной бачок защищён от воздействия конденсата. Это бесшумный прибор, оборудованный механизмом двойного смыва.

Комплект инсталляции Jacob Delafon E5504-NF

В комплект поставки входит канализационное колено диаметром 10 сантиметров, два анкерных болта для крепления изделия к поверхности стен и четыре крепежа для пола. Также присутствуют резиновые уплотнители и крепежи для унитаза. Стоимость прибора — 12280 рублей.

Плюсы и минусы

Несомненными достоинствами следует считать бесшумность, скрытый за стеной бачок, двухрежимный слив, высокую надежность крепления, гибкую адаптацию в интерьере.

Недостатков не так много, но они существуют:

• цена настенной модели выше, чем обычной
• некоторая специфика монтажа
• заведомое ограничение доступа к транзитным коммуникациям (если это многоквартирный дом)
• необходимость обязательного наличия капитальных несущих конструкций
• недоступность основных узлов установленной инсталляции для осмотра или профилактики

Что более важно — перечисленные трудности или же безусловный комфорт от пользования, решать будущему владельцу.

Как выбрать подвесной унитаз

На сегодняшний день магазины сантехники предлагают всевозможные модели как традиционной (напольное крепление, открытый бачок), так и новой конструкции (навесная чаша). Придется взвесить все «за» и «против», а также рассчитать необходимые материальные затраты. Решить, какой подвесной унитаз с инсталляцией лучше вписывается в предполагаемый дизайн. Какую выбрать инсталляцию под унитаз зависит от конкретной ситуации, с учетом материала стен, размеров помещения, вкусов хозяев.

О том, как выбрать подвесной унитаз с инсталляцией применительно к своим условиям, лучше выяснить у консультантов-сантехников или на специализированных сайтах. Ввиду специфики конструкции, навесные чаши практически не допускают никаких доводок или переделок после окончания монтажа: вся рабочая арматура должна быть скрыта за фальшстенкой, а для пользования остаются непосредственно сам унитаз и кнопка управления.

Сделать правильный выбор инсталляции поможет информация о материале стен, месте расположения канализационного стояка и представление о том, как должно выглядеть готовое решение. Не помешает набросать несколько эскизов интерьера будущего санузла или позаниматься компьютерным моделированием.

Варианты дизайна

Желая создать неповторимый и действительно элегантный интерьер ванной, вы можете выбрать самые необычные модели подвесных унитазов. Формы их бывают не только округлыми или выпуклыми, но и весьма нестандартными прямоугольными. На фото вы также можете видеть, что цветовая палитра современной сантехники может быть весьма разнообразной.

Очень эффектно и стильно станет смотреться, к примеру, черный глянцевый унитаз со стеклянной крышкой. Для экологичного интерьера можно выбрать модель с интересной деревянной отделкой и т.д.

Так, устанавливая в своей ванной подвесной унитаз вы получаете сразу несколько бонусов, включающих в себя непревзойденной удобство и потрясающий внешний вид. если размеры помещения позволяют, завершить композицию можно биде аналогичного дизайна.
